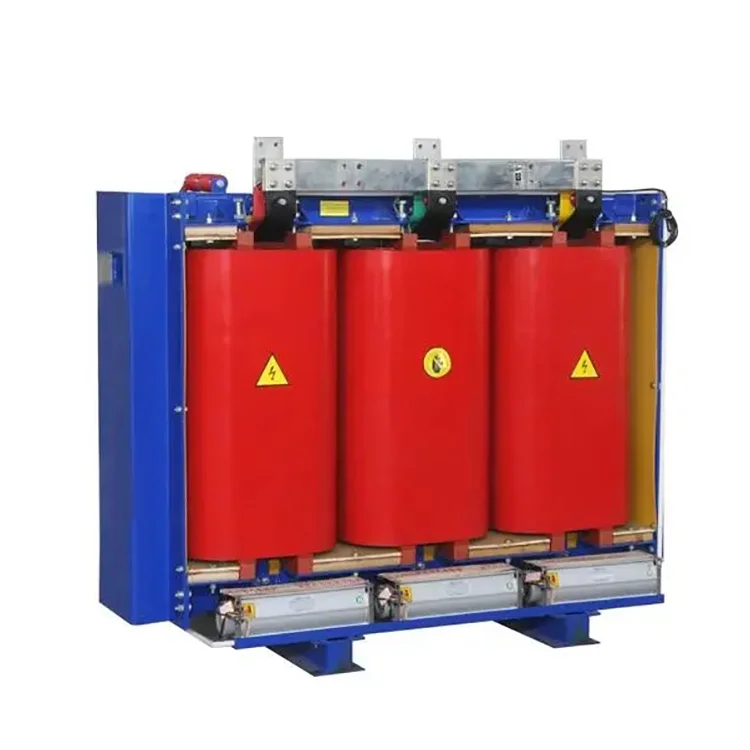

SCB9 1600 KVA 10kV výkonový transformátor suchého typu

V moderných rozvodných sieťach je výber správneho transformátora rozhodujúci pre bezpečnosť, účinnosť a dlhodobú spoľahlivosť. Pre komerčné komplexy, priemyselné závody a výškové budovy sa suchý typ výkonového transformátora SCB9 1 600 kVA 10 kV stal priemyselným štandardom. V Wenzhou Xifa Electrical Equipment Co., Ltd. sa špecializujeme na výrobu vysokovýkonných suchých transformátorov, ktoré spĺňajú prísne požiadavky súčasných elektrických sietí. Tento transformátor je navrhnutý pre vnútorné inštalácie, kde je najdôležitejšia požiarna bezpečnosť a čistota životného prostredia. Na rozdiel od transformátorov ponorených do oleja, suchý výkonový transformátor SCB9 1600 kVA 10 kV neobsahuje chladiaci olej, čím sa eliminuje riziko úniku, požiaru alebo výbuchu.

Odoslať dopyt

Popis produktu

Princíp činnosti suchého výkonového transformátora SCB9 1600 kVA 10 kV je založený na zákone elektromagnetickej indukcie. Keď cez primárne vinutie transformátora preteká striedavý prúd, vytvára v železnom jadre meniace sa magnetické pole. Podľa Faradayovho zákona elektromagnetickej indukcie toto meniace sa magnetické pole indukuje elektromotorickú silu (EMF) v sekundárnom vinutí, čím dochádza k premene napätia. konkrétne:

Prúd primárneho vinutia vytvára magnetické pole: Keď prúd preteká primárnym vinutím, vytvára striedavé magnetické pole, ktoré vytvára magnetický tok v železnom jadre.

Magnetický tok indukuje napätie v sekundárnom vinutí: Tento magnetický tok sa prenáša do sekundárneho vinutia cez železné jadro, pričom v sekundárnom vinutí generuje elektromotorickú silu, ktorá zase vytvára výstupné napätie.

Konverzia napätia: Úpravou pomeru závitov medzi primárnym a sekundárnym vinutím je možné dosiahnuť rôzne konverzie napätia. V suchom výkonovom transformátore SCB9 1600 kVA 10 kV je pomer závitov pevný. Konštruktér určí vhodný pomer závitov na základe kapacity a primárneho napätia.

Princíp odvádzania tepla: Keďže transformátor suchého typu SCB9 1600 kVA 10 kV nepoužíva ako chladiace médium olej, spoliehajú sa na cirkuláciu vzduchu na odvádzanie tepla z vinutí a železného jadra. Z tohto dôvodu sú transformátory suchého typu SCB9 1600 kVA 10 kV všeobecne navrhnuté s vetracími otvormi a chladiacimi rebrami, ktoré umožňujú odvádzanie tepla prirodzenou konvekciou vzduchu.

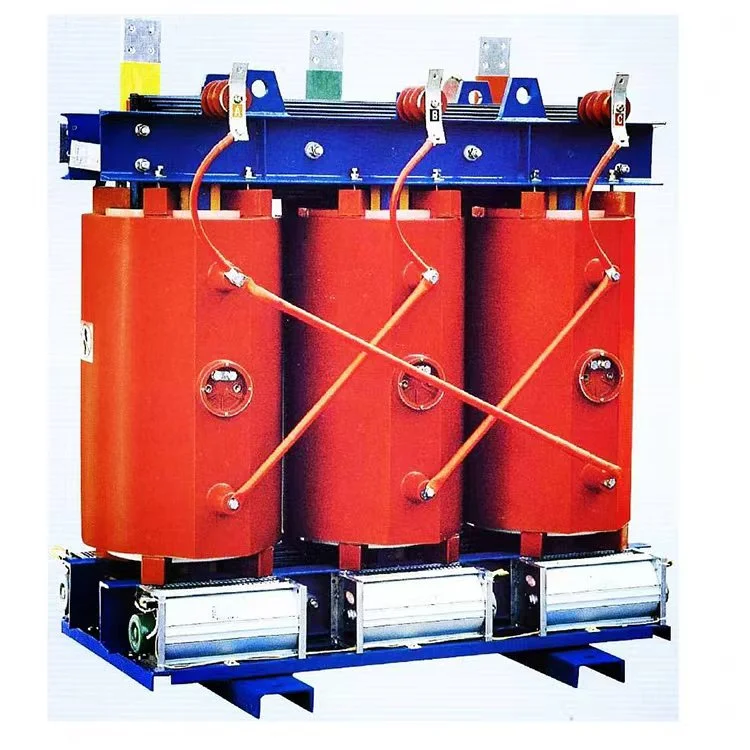

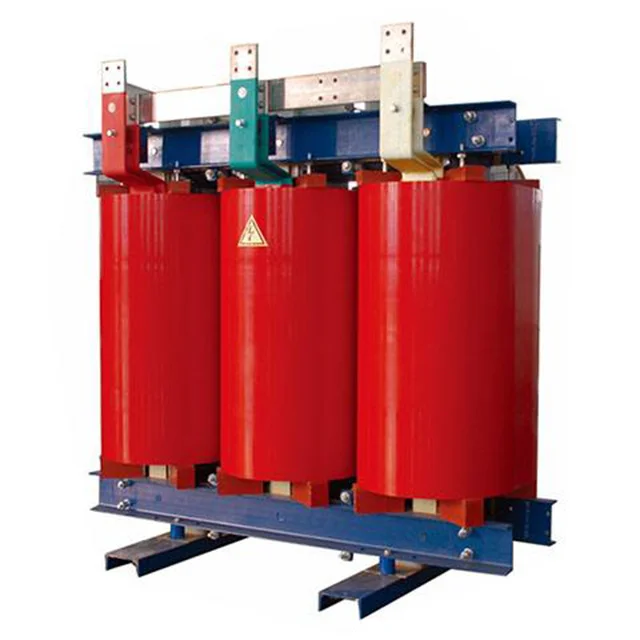

Scb9 1600 Kva 10kv Dry Type Power Transformer

Parametre produktu:

Meno	SCB9 1600 kVA 10kV výkonový transformátor suchého typu
Menovitá kapacita	1600 kva
Primárne napätie	10KV
Sekundárne napätie	0,4/0,415 kV
Izolačný materiál	Liata živica
Vektorová skupina	Dyn11 Yyn0
Strata bez zaťaženia (P0)	1200±15%
Strata zaťaženia (Pk) @ 120 °C	6200 ± 15 %
Impedančné napätie (Uk)	4%
Trieda izolácie	TRIEDA F alebo H
Spôsob chladenia	ONAF ONAF
Čiastočný výboj	Menej ako 10ks
ohrada	S (IP20, oceľ valcovaná za studena alebo nehrdzavejúca oceľ) / bez

Popredajný servis produktu

Za 20 rokov skúseností s výrobou transformátorov v spoločnosti Wenzhou Xifa Electrical Equipment Co., Ltd. sme nemali ani jeden prípad po predaji spôsobený problémami s kvalitou. Pokiaľ transformátor funguje pri bežných podmienkach zaťaženia, jeho životnosť je 25 až 30 rokov.

Za podmienky, že nedochádza k dlhodobému preťaženiu, má náš suchý napájací transformátor SCB9 1600 kVA 10 kV záručnú dobu 2 roky. Ak dôjde k akejkoľvek abnormálnej situácii s transformátorom, naši technici sú tiež k dispozícii 24 hodín denne, 7 dní v týždni, aby vám poskytli online poradenské služby.
