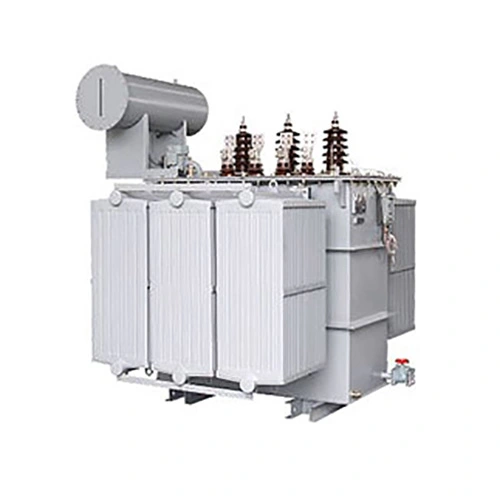

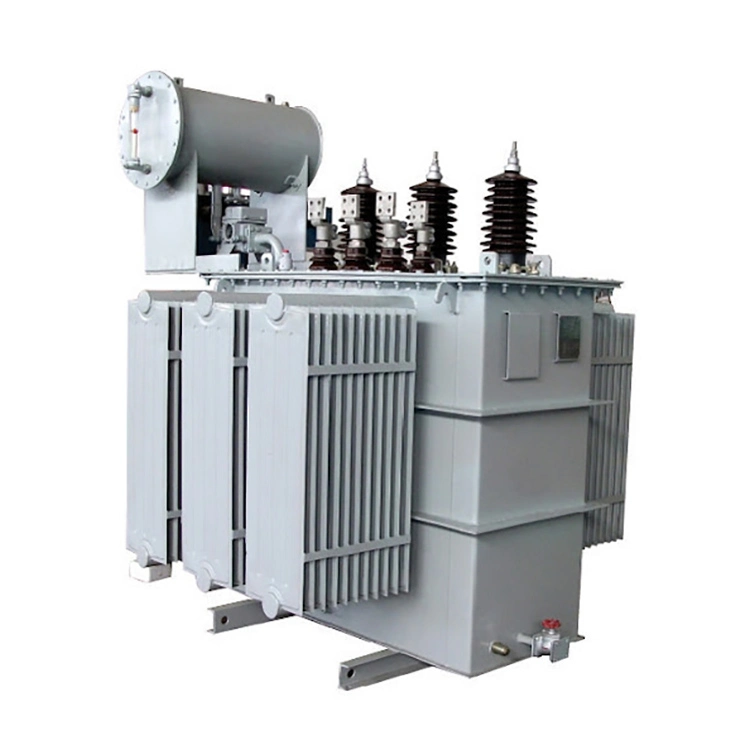

33kv 35kv 2000 Kva výkonový transformátor ponorený do oleja

Wenzhou XiFa Electrical Power Equipment Co., Ltd vyrába a dodáva 33kv 35kv 2000 kva olejový transformátor s rýchlou dodávkou a pre projekt. Wenzhou XiFa by skontroloval technickú špecifikáciu od používateľov terminálov, z ktorých by 2000 kva olejový transformátor bol navrhnutý a vyrobený tak, aby odolal veľkému priemyselnému zaťaženiu, kolísaniu napätia a drsnému vonkajšiemu prostrediu, ako je vysoká teplota 50 ° C, piesočná búrka, vlhké teplo a vysoká nadmorská výška. Pred každým dodaním 33kv 35kv 2000 kva výkonového transformátora s olejovou ponorou by sa vykonal test v továrni a dokumentácia pripravená na export by sa poslala dodávateľom EPC.

Odoslať dopyt

Popis produktu

Výkonový transformátor 33kv 35kv 2000 kva s olejovou ponorou je energetické zariadenie, v ktorom sú jadro a vinutia úplne ponorené v izolačnom oleji. Olej slúži na viaceré účely, medzi ktoré patrí elektrická izolácia, odvod tepla a ochrana komponentov. Princíp činnosti je založený na elektromagnetickej indukcii. Keď sa na primárne vinutie aplikuje striedavý prúd, v jadre sa generuje striedavý magnetický tok. Toto meniace sa magnetické pole indukuje napätie v sekundárnom vinutí. Umožňuje prenos a premenu elektrickej energie.

Izolačný olej hrá v tomto procese dôležitú úlohu. Elektricky izoluje komponenty pod napätím a súčasne odvádza teplo vznikajúce počas prevádzky. Vďaka týmto vlastnostiam sa výkonové transformátory A 33kv 35kv 2000 kva široko používajú v elektrárňach, rozvodniach, priemyselných distribučných sieťach a iných aplikáciách, ktoré vyžadujú spoľahlivý prenos vysokého napätia a vysokej kapacity.

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Technická špecifikácia:

Názov produktu		33kv 35kv 2000 kva olejový transformátor výkonový
Menovitý výkon		2000 kVA
VN menovité napätie		33 kV 35 kV
Menovité napätie LV		400/230 V
Vektorová skupina		Dyn11
Klepnite na Changer	Typ	OCTC alebo OLTC
	Rozsah VN napätia	± 2 x 2,5 %; ±3 × 2,5 %
Účinnosť pri plnom zaťažení		≥ 99 %
Impedancia		6,5 % s toleranciou 10 %.
Typ služby		Nepretržitá povinnosť
Montáž		Vonkajšia na zemi

Štruktúra a princíp fungovania:

Výkonový transformátor 33kv 35kv 2000 kva sa skladá z niekoľkých kľúčových komponentov, z ktorých transformátor zahŕňa magnetické jadro, vinutia, olejovú nádrž, konzervátor, puzdrá, prepínač odbočiek a plynové relé.

Na základe konštrukčného návrhu sú výkonové transformátory 33kv 35kv 2000 kva v olejovej ponore všeobecne rozdelené do dvoch kategórií. Prvým je transformátor jadrového typu, v ktorom vinutia obklopujú magnetické jadro. Tento dizajn sa najčastejšie používa v moderných energetických systémoch. Druhým je transformátor typu shell, kde magnetické jadro obklopuje vinutia a zvyčajne sa používa v špecializovaných aplikáciách.

Každý komponent má dôležitú funkciu. Olejová nádrž uchováva izolačný olej a musí poskytovať vynikajúci tesniaci výkon. Konzervátor sa nielen prispôsobuje zmenám objemu oleja spôsobeným kolísaním teploty, ale tiež pomáha udržiavať stabilnú hladinu oleja. Priechodky umožňujú elektrickým vodičom prechádzať cez skriňu výkonového transformátora 33 kv 35 kv 2 000 kva pri zachovaní bezpečnej izolácie medzi vodičmi pod napätím a uzemnenými kovovými časťami.

Izolačné a chladiace funkcie transformátorového oleja sa dosahujú jeho fyzikálnymi vlastnosťami. Jeho vysoká dielektrická pevnosť poskytuje účinnú elektrickú izoláciu medzi živými komponentmi. Jeho nízka viskozita zároveň umožňuje plynulú cirkuláciu v celom olejovom transformátore, čo umožňuje efektívny prenos tepla. Počas prevádzky olej prúdi okolo vinutí a jadra, aby absorboval teplo a prenášal ho do radiátorov. Okrem toho sa teplo uvoľňuje do okolitého prostredia prostredníctvom prirodzeného chladenia vzduchom alebo vylepšených chladiacich systémov, ak je to potrebné.
