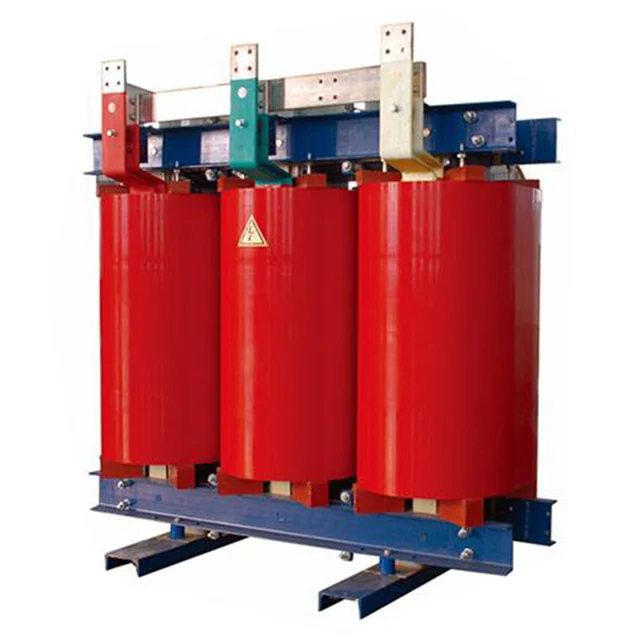

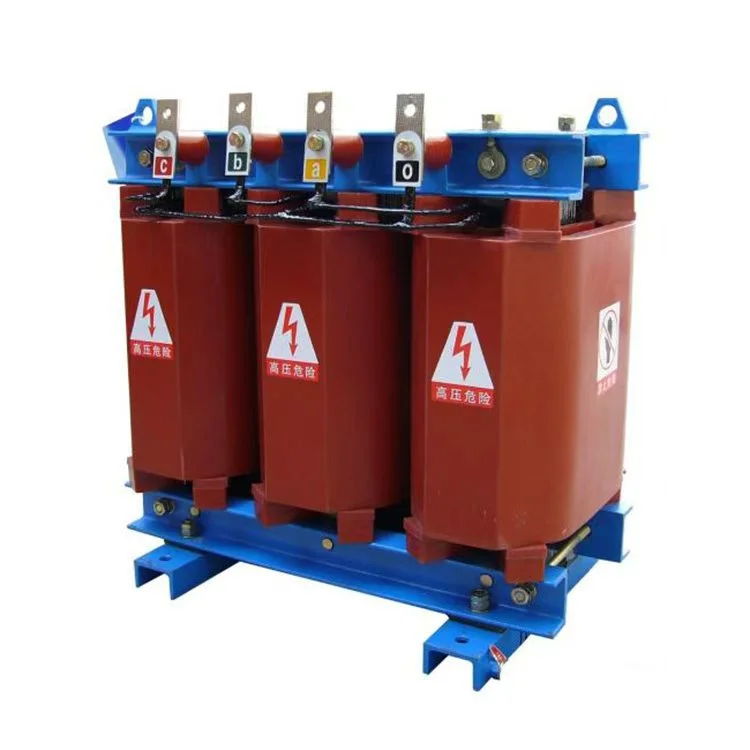

Distribučný transformátor 500kva 11kv suchého typu Nltc

Na pozadí rastúceho globálneho dopytu po elektrickej energii sa distribučný transformátor 500kva 11kv suchého typu nltc široko používa v oblastiach, ako sú vidiecke energetické siete, priemysel, obchod, nová energia a verejné zariadenia. Ich vysoká spoľahlivosť bola overená prevádzkou vo viac ako 50 krajinách a regiónoch po celom svete. Boli predané do krajín a regiónov vrátane Tanzánie, Zimbabwe, Ghany, Južnej Afriky, Kene, Zambie a ďalších.

Konštrukčné charakteristiky 500kva 11kv suchého distribučného transformátora nltc:

Cievky: Cievky sú navinuté medenými vodičmi, buď navinutými drôtom alebo fóliou, vystužené sklenenými vláknami a úplne zaliate epoxidovou živicou bez plnív pomocou procesov vákuového sušenia a odplynenia. Výsledkom je vysoká mechanická pevnosť, silná odolnosť proti skratu a vynikajúca odolnosť voči impulzom.

Vysokonapäťové vinutie: Začiatočné a koncové svorky, ako aj medziľahlé odbočovacie vodiče, sú osadené medenými maticami. Táto štruktúra poskytuje dobrú tuhosť, uľahčuje výmenu závitníka a zaisťuje elegantný a esteticky príjemný vzhľad.

Jadro: Jadro je zostavené pomocou vysokokvalitných plechov z kremíkovej ocele valcovaných za studena s orientovaným zrnom so 45-stupňovými plne pokosovými viacstupňovými preplátovanými spojmi. Povrch 500kva 11kv suchého distribučného transformátora nltc je potiahnutý vrstvou izolačnej živice, ktorá poskytuje odolnosť proti vlhkosti, ochranu proti hrdzi a zníženie hluku.

Upínací systém: Medzi jadrom, upínacími úchytmi a cievkami sa používajú elastické komponenty, ktoré udržujú cievky pod konštantnou kompresiou, čím sa znižuje hladina hluku.

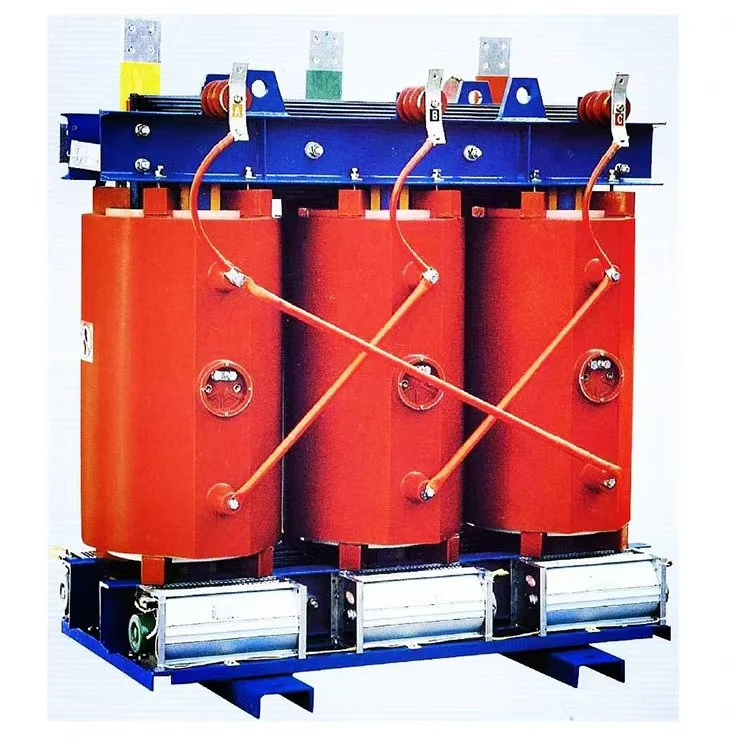

Dizajn chladenia: 500kva 11kv suchý distribučný transformátor nltc je určený pre prirodzené chladenie (AN). Pozdĺžne vetracie kanály sú predtvarované vo vnútri stien cievky plne odliatych vysokonapäťových a nízkonapäťových vinutí. Chladenie núteným vzduchom Ventilátory chladenia zariadenia AF možno nainštalovať ako voliteľnú možnosť. S núteným vzduchovým chladením môže byť menovitá výstupná kapacita zvýšená o 50% 40% pri menovitých výkonoch 500 kVA a nižších.

Monitorovanie teploty: 500kva 11kv suchý distribučný transformátor nltc je vybavený regulátorom teploty série BWDK. Platinové odporové snímače Pt100 sú umiestnené vo vopred zabudovaných otvoroch v hornej časti nízkonapäťových cievok na monitorovanie nárastu teploty vinutia. Regulátor automaticky spúšťa alebo zastavuje chladiace ventilátory a poskytuje funkcie, ako je alarm poruchy, alarm prehriatia a vypnutie prehriatia. Tieto vlastnosti ponúkajú spoľahlivú ochranu proti preťaženiu pre transformátor suchého typu, čím zvyšujú jeho prevádzkovú bezpečnosť.

Parametre produktu:

Výroba zariadení

Polotovar

Krytie IP21

Transformátorové jadro

Vinutie transformátora

Testovacie centrum

Navíjacia dielňa
