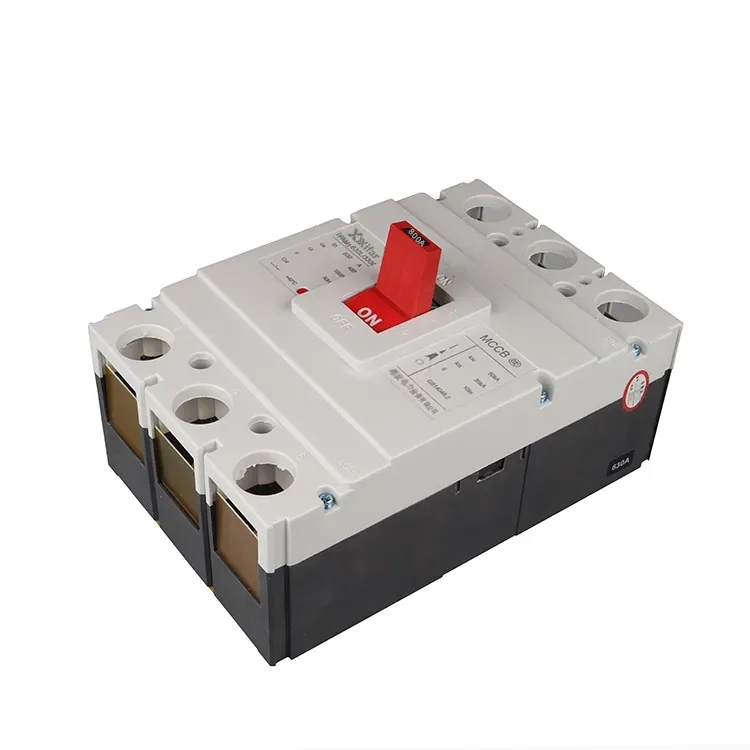

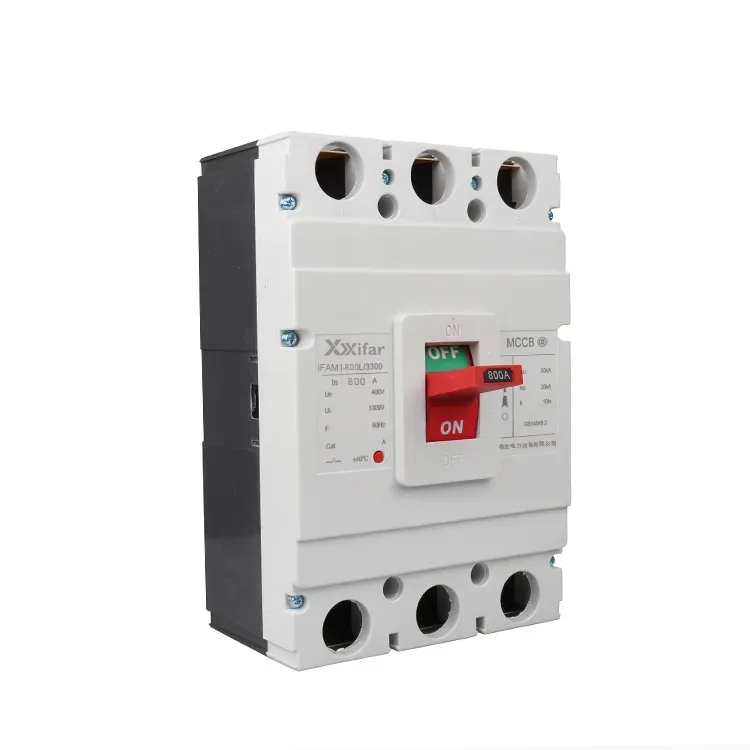

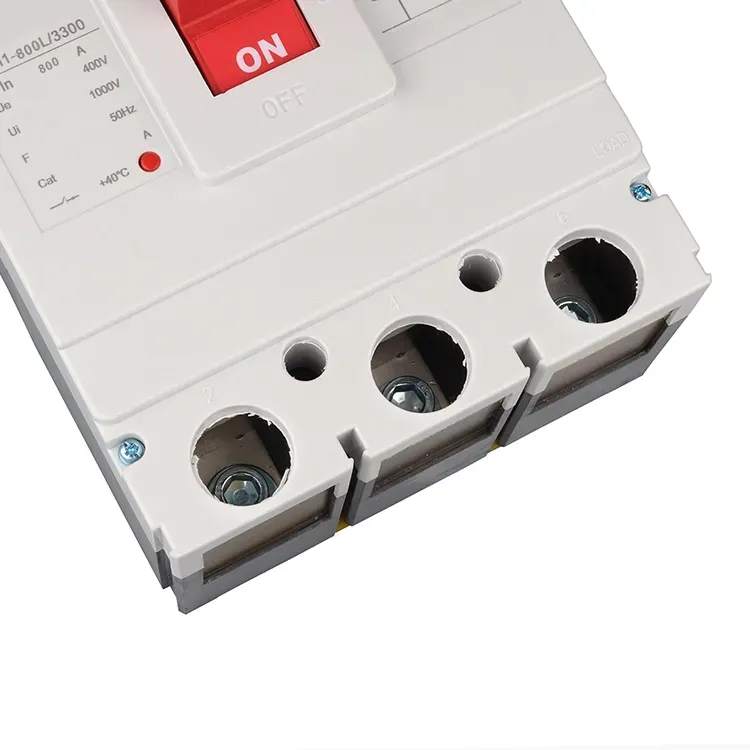

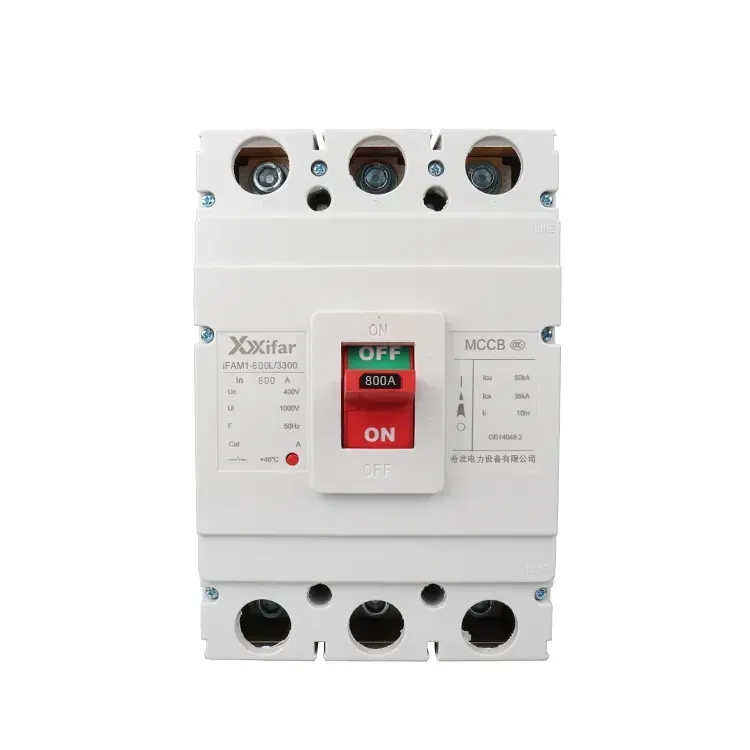

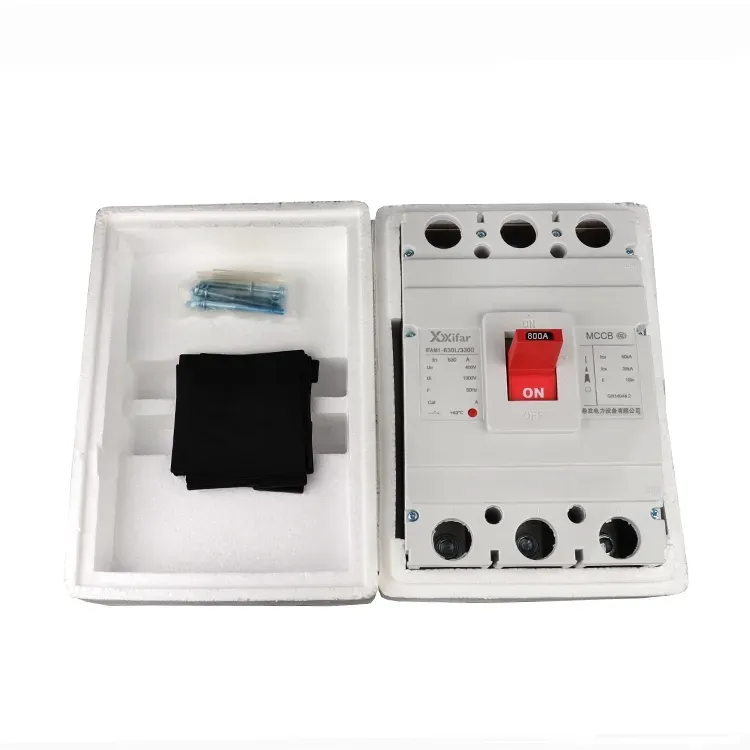

800 Amp 4pólový elektrický prerušovač obvodu MCCB

800-ampérový 4pólový elektrický mccb istič v tvare puzdra môže vybaviť tepelnú magnetickú spúšť alebo elektronickú spúšť, aby vyhovovali rôznym požiadavkám klienta. Expanzná jednotka, ako je podpäťová vypínacia cievka, prúdový chránič a jednotka na ochranu motora, ešte viac umožňuje 800-ampérovému 4pólovému elektrickému ističu mccb dosiahnuť viac funkcií na uspokojenie požiadaviek aplikácie. Funkcia ochrany pred zavedením je znázornená nižšie.

Ochranné funkcie tepelných magnetických spúšťacích jednotiek:

1. Ochrana proti preťaženiu:

Keď prúd obvodu prekročí menovitú hodnotu, bimetalový pásik 800-ampérového 4pólového elektrického ističa mccb sa zahreje a ohne, čím sa aktivuje spúšťací mechanizmus. Vypínací čas je nepriamo úmerný druhej mocnine prúdu.

2. Ochrana proti skratu:

V prípade skratu generuje vysoký poruchový prúd elektromagnetickú silu, ktorá poháňa spúšťací mechanizmus, aby fungoval takmer okamžite.

Tepelné magnetické 800A 4-pólové MCCB teda typicky poskytujú dvojstupňovú ochranu, čo je ochrana s dlhým oneskorením a okamžitá ochrana. Nazýva sa tiež neselektívny typ.

Ochranné funkcie elektronických spúští

1. Ochrana proti preťaženiu:

Mikroprocesor na 800-ampérovom 4pólovom elektrickom ističi s tvarovaným puzdrom mccb nepretržite monitoruje a vypočítava prúd obvodu, aby poskytoval presnú ochranu.

2. Ochrana proti skratu:

Prednastavené oneskorenie na 800 ampérovom 4pólovom elektrickom ističi s tvarovaným puzdrom mccb sa aplikuje počas skratu, aby sa dosiahla selektivita.

3. Ochrana proti skratu:

V prípade vážnych poruchových stavov sa 800-ampérový 4pólový elektrický istič mccb bez oneskorenia vypne, aby izoloval obvod.

4. Ochrana proti zemnej poruche:

Je určený na detekciu a prerušenie zemných poruchových prúdov na 800 ampérovom 4pólovom elektrickom mccb ističi.

Elektronické 800A 4P MCCB teda vo všeobecnosti poskytujú štvorstupňovú ochranu, čo je ochrana s dlhým časovým oneskorením, krátke časové oneskorenie, okamžitá ochrana a ochrana pred zemným spojením. Elektronický 800A 4P MCCB sa tiež nazýva selektívny typ MCCB.

Ďalšie ochranné funkcie:

1. Podpäťová ochrana:

800-ampérové ​​4pólové elektrické ističe mccb v lisovanej skrini môžu byť vybavené aj podpäťovou spúšťou, ktorá automaticky vypne istič 800A v lisovanej skrini, keď napájacie napätie klesne pod definovanú prahovú hodnotu.

2. Ochrana pred zvyškovým prúdom:

Určité verzie, ako napríklad typy ochrany proti zvodu, dokážu zistiť zvodové napätie a poskytnúť ochranu pred úrazom elektrickým prúdom.

3. Ochrana motora:

MCCB na ochranu motora sú špeciálne navrhnuté pre motorové obvody, často využívajúce vypínacie charakteristiky typu D, aby sa prispôsobili vysokým nábehovým prúdom počas spúšťania.

Parametre ističa 800 amp 4pólového elektrického mccb:
