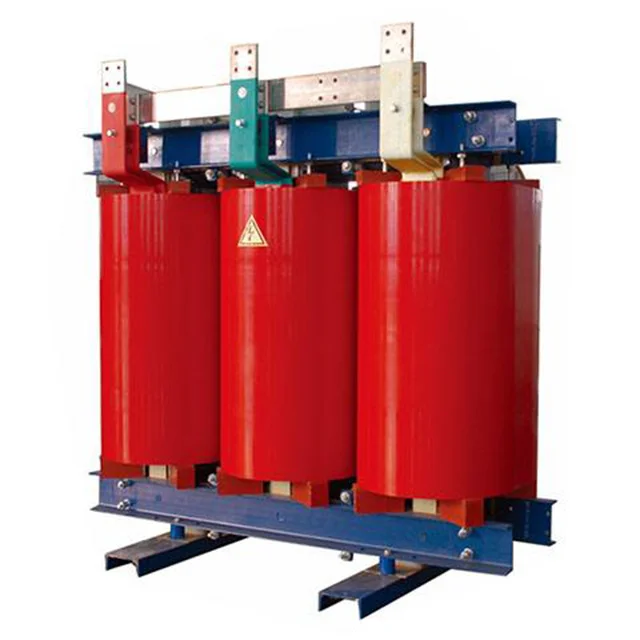

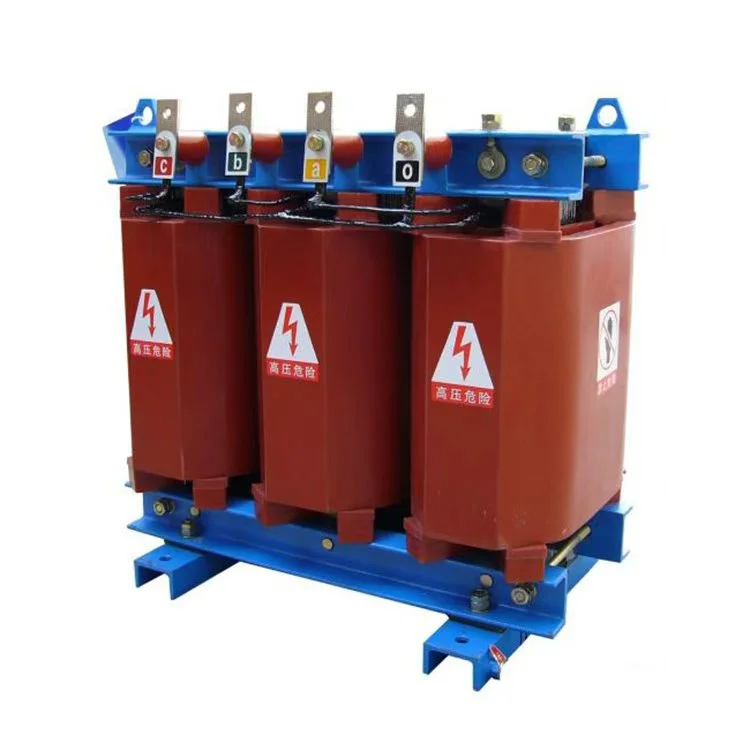

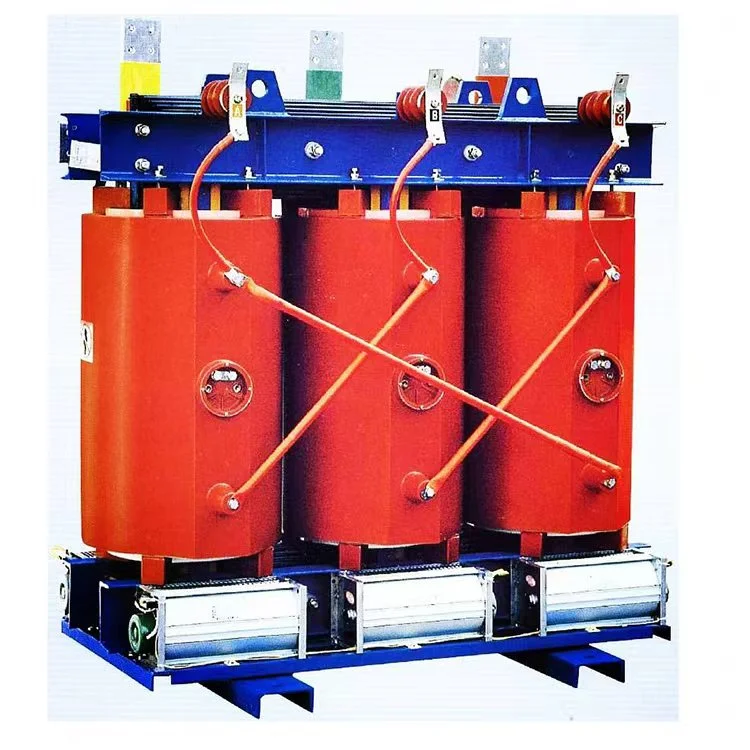

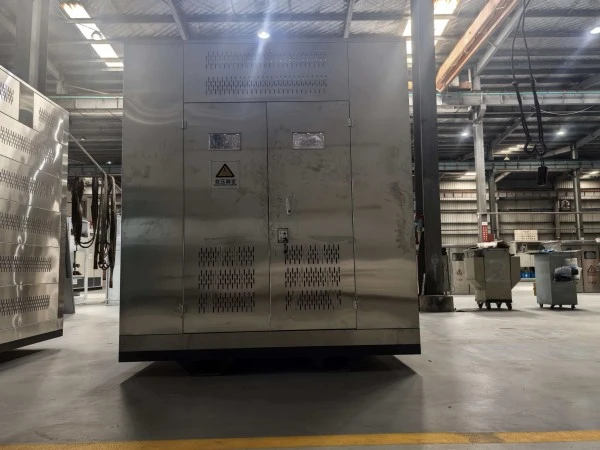

SCB10 3500kVA 11kV 415V Transformátor suchého typu

Wenzhou Xifa Electrical Equipment Co., Ltd., ako profesionálny výrobca olejových a suchých transformátorov, zaviedol prísny výrobný proces zahŕňajúci obstarávanie, výrobu a kontrolu finálneho produktu. V našej továrni nie je továrenské testovanie odberom vzoriek, ale povinnou 100% úplnou kontrolou každého jedného transformátora. Testy sa vykonávajú v súlade s najnovšími domácimi a medzinárodnými normami pomocou kalibrovaného vysoko presného testovacieho zariadenia. Kľúčové elektrické parametre transformátora, ako je pomer napätia, impedancia, straty a izolačná sila, sa overujú jednotlivo. Povolenie je udelené iba produktom, ktoré prejdú všetkými testovanými položkami bez výnimky. Tento prísny testovací systém je našou technickou zárukou za prísľub, že „každý transformátor, ktorý dodáme, je dôveryhodný.

Výrobný proces suchého transformátora SCB10 3500kVA 11kV 415V

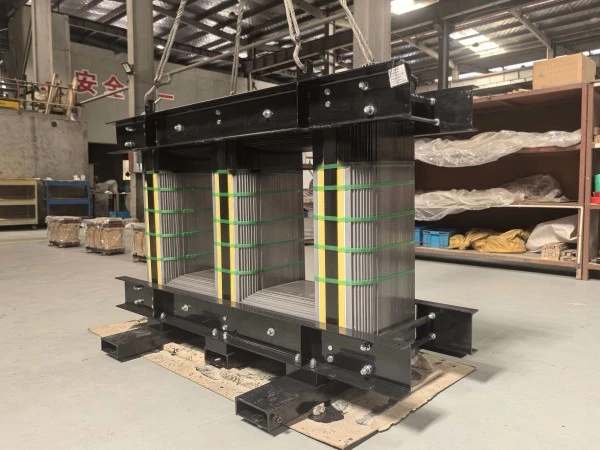

I. Výroba jadra

Jadro je centrálnou cestou pre elektromagnetickú indukciu a jeho výrobná presnosť priamo ovplyvňuje výkon transformátora.

1. Rezanie a orezávanie: Vysokokvalitný pás z kremíkovej ocele sa pozdĺžne a priečne nareže na listy požadovanej šírky a dĺžky. Rezané hrany musia mať minimálne otrepy a vysokú rozmerovú presnosť, aby sa zachovala dobrá magnetická permeabilita.

2. Dierovanie a stohovanie: Narezané plechy zo silikónovej ocele sa dierujú (napr. na otvory) a potom sa podľa nákresu ukladajú vrstvu po vrstve, aby sa vytvorila kompletná viacstupňová jadrová noha.

3. Utesnenie izolácie: Po naskladaní sa epoxidová živica natrie alebo utesní na koniec a povrch jadra na izoláciu a ochranu proti hrdzi.

II. Výroba cievok

Toto je najzložitejšia a najkritickejšia časť suchého transformátora SCB10 3500kVA 11kV 415V

 výroby. Cieľom je vytvoriť vinutia, ktoré prenášajú napätie a prúd a utesniť ich epoxidovou živicou do pevnej, izolovanej konštrukcie.

1. Navíjanie cievky: Na vyhradenom navíjacom stroji sa medená fólia alebo medený drôt navíjajú na tŕň, aby sa vytvorili vinutia vysokého napätia (HV) a nízkeho napätia (LV). Počas navíjania sú medzivrstvová izolácia, koncová izolácia a vedenia presne umiestnené.

2. Predsušenie a tvarovanie: Navinutá cievka sa vyčistí a umiestni do odlievacej formy. Zostava sa potom odošle do pece na predsušenie. Tento krok je rozhodujúci; vlhkosť musí byť z cievky úplne odstránená, pretože zvyšková vlhkosť by po odliatí spôsobila vzduchové bubliny, čo by vážne ohrozilo izolačný výkon.

3. Vákuové liatie: Toto je hlavný proces určujúci životnosť produktu. Vysušený zvitok vo forme je umiestnený do vákuovej odlievacej nádrže, kde je nasávané vysoké vákuum, tlak môže klesnúť pod 100 Pa. Súčasne sa zmieša a odplyní presná zmes epoxidovej živice, tvrdidla a plniva (napr. práškový oxid kremičitý). Vo vákuu sa zmes naleje do formy, čím sa zabezpečí, že prenikne cez všetky medzery cievok a konečný produkt je bez bublín.

4. Vytvrdzovanie pri vysokej teplote: Po odliatí sa forma vloží do vytvrdzovacej pece na vytvrdenie pri vysokej teplote. Zvyčajne sa používa viacstupňová teplotná rampa (napr. od 75 °C do 135 °C v krokoch). To umožňuje epoxidovej živici úplne chemicky reagovať a vytvárať tvrdú, tepelne odolnú, pevnú hmotu s vynikajúcimi izolačnými vlastnosťami.

5. Deformovanie a konečná úprava: Po vytvrdnutí sa forma odstráni. Povrch cievky je brúsený, orezaný a skosený, aby sa dosiahol hladký povrch a presné rozmery, pripravené na ďalšiu fázu.

Parametre produktu:

Meno	SCB10 3500kVA 11kV 415V transformátor suchého typu
Menovitá kapacita	3500 kva
Primárne napätie	11KV
Sekundárne napätie	415 V
Izolačný materiál	Liata živica
Vektorová skupina	Dyn11 Yyn0
Bez straty zaťaženia (P0)	Na základe požiadavky zákazníka
Strata zaťaženia (Pk) @ 120 °C	Na základe požiadavky zákazníka
Impedančné napätie (Uk)	8%
Trieda izolácie	TRIEDA F alebo H
Spôsob chladenia	ONAF ONAF
Čiastočný výboj	Menej ako 10ks

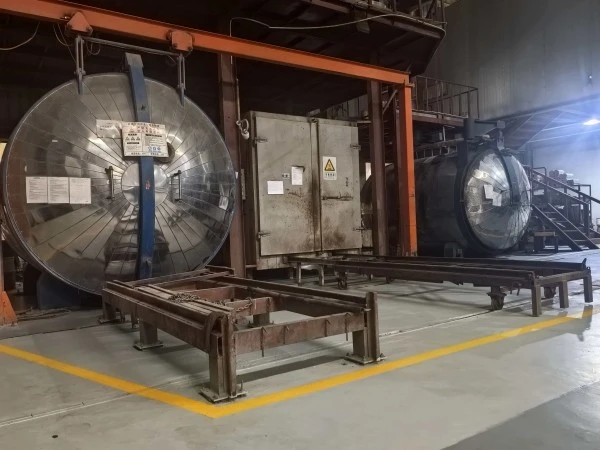

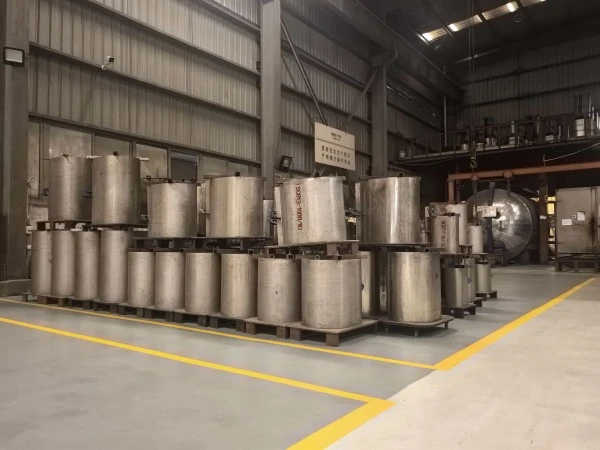

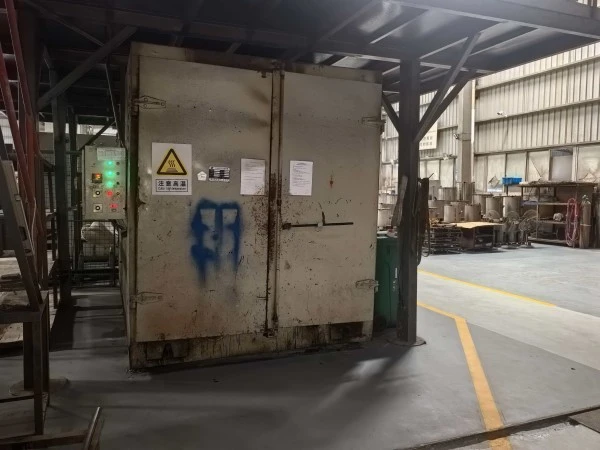

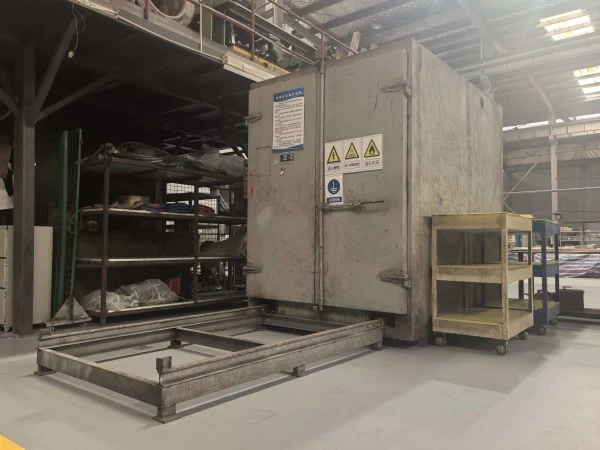

Výroba zariadení

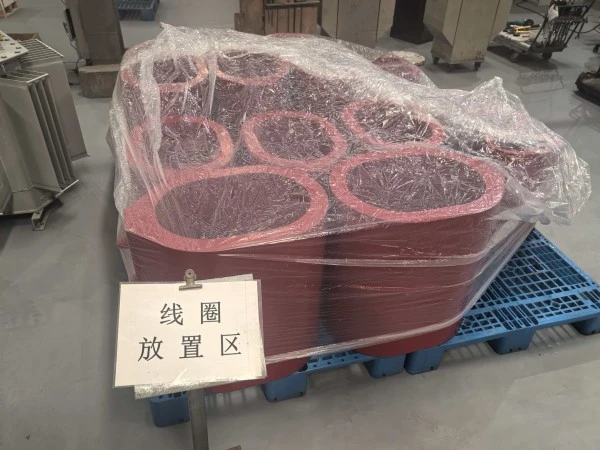

Polotovar

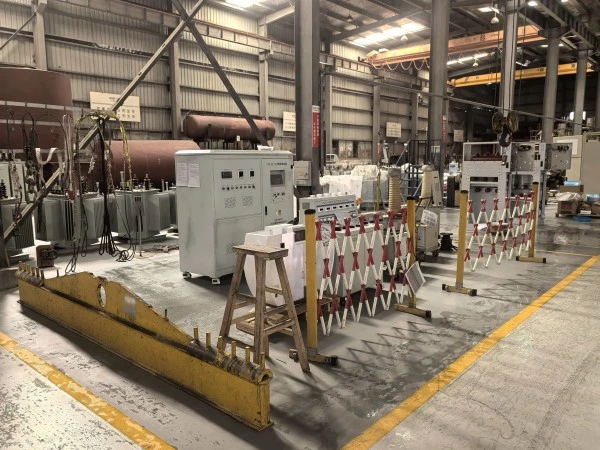

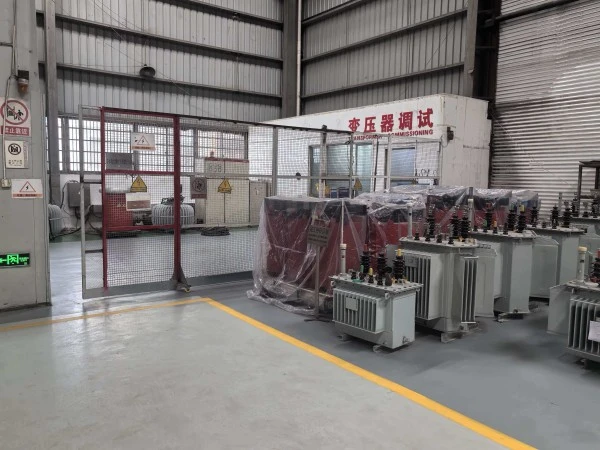

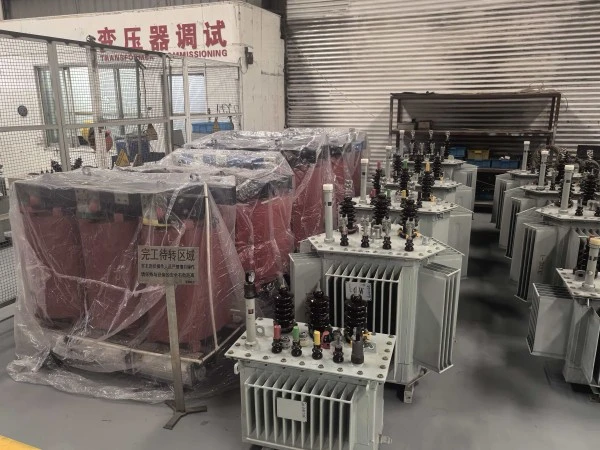

Testovacie centrum

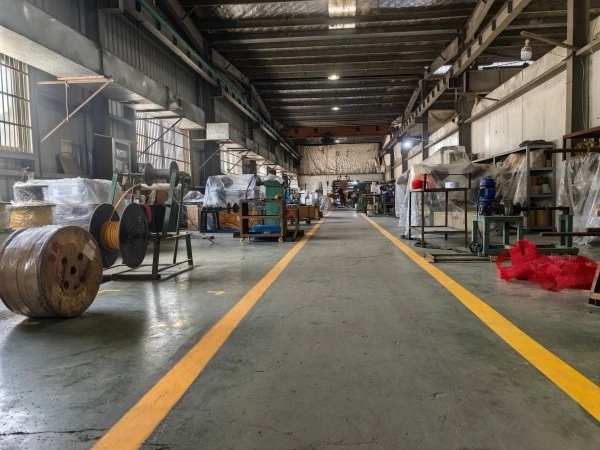

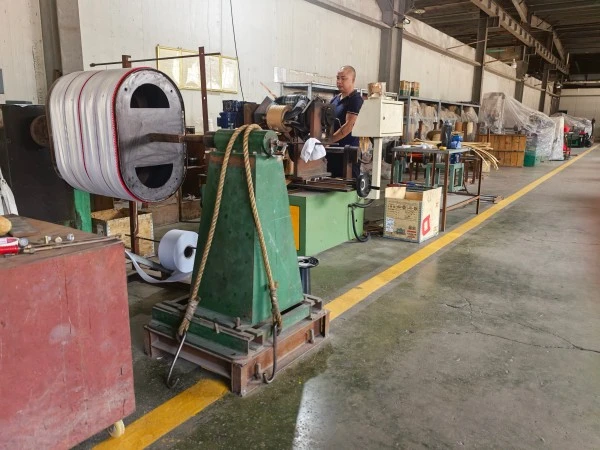

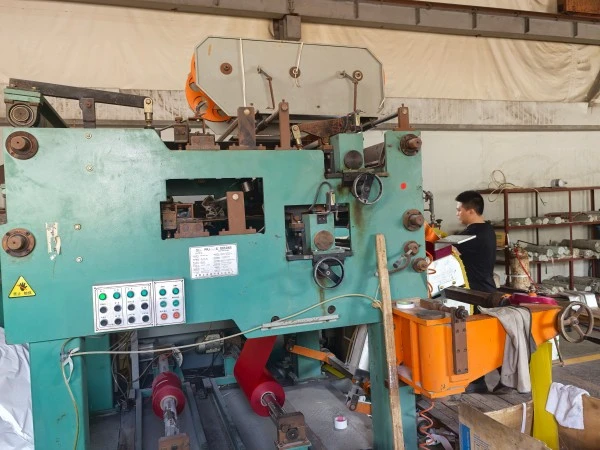

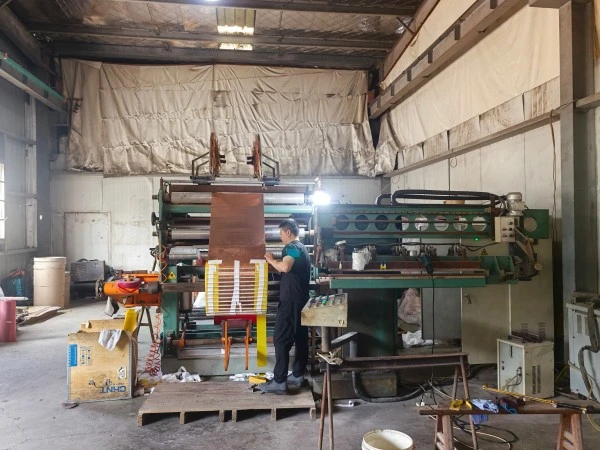

Navíjacia dielňa
