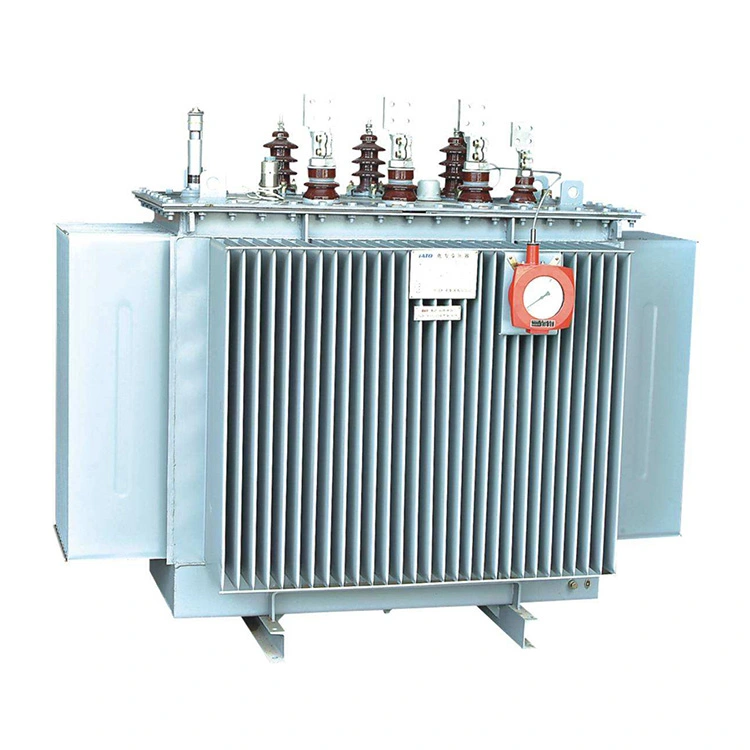

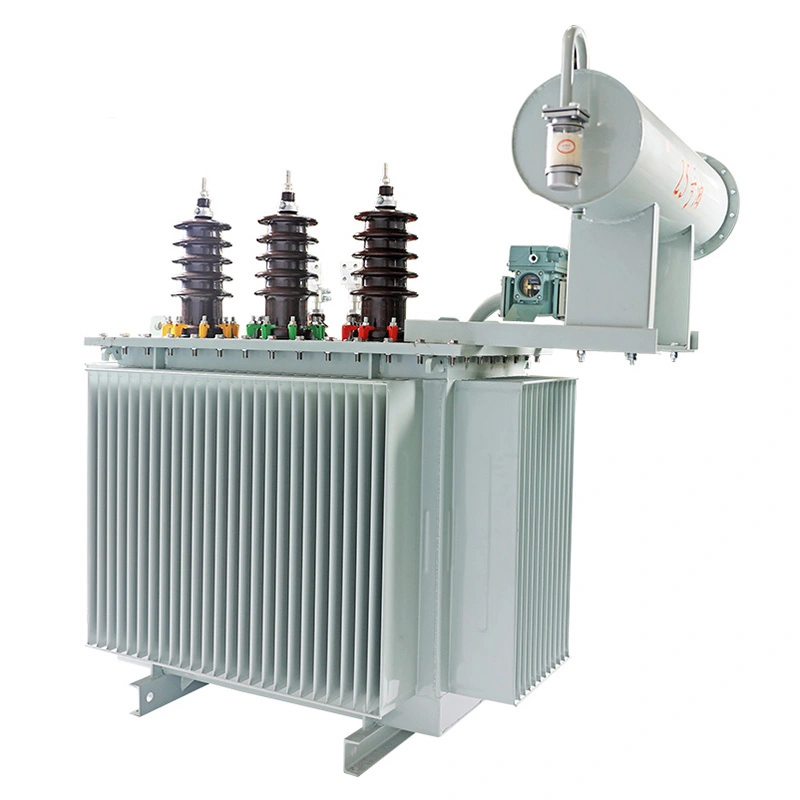

1000kva Distribučný výkonový transformátor 11 až 33kv

1000kva distribučný výkonový transformátor 11 až 33kv je kľúčové elektrické zariadenie vysokého napätia, vyrábané v súlade s normami IEC 60076 a GB 1094. Prevádza vstupný výkon 11 kV na výstup 33 kV, pričom realizuje prenos energie medzi napäťovými úrovňami, široko používaný v priemyselných parkoch, elektrárňach, pri modernizácii vidieckych sietí a veľkých priemyselných podnikoch.

Prijatím vektorovej skupiny YNd11, jadra z kremíkovej ocele CRGO a vinutia z čistej medi, 1000kva distribučný výkonový transformátor 11 až 33kv vyznačuje sa nízkou spotrebou energie, silnou kapacitou preťaženia a stabilným výkonom. Vďaka regulácii napätia bez záťaže ± 2 × 2,5 % zaisťuje stabilný výkon a jeho hermeticky uzavretá štruktúra je vhodná pre vnútornú aj vonkajšiu inštaláciu a poskytuje spoľahlivú podporu napájania pre rôzne scenáre.

1 000 kva distribučný výkonový transformátor 11 až 33 kv sa používa hlavne v scenároch zvyšovania napätia v sieťach vysokého napätia.

Jeho špecifické oblasti použitia zahŕňajú:

1.Priemyselné parky, veľké priemyselné a ťažobné podniky: Premeniť 11 kv energiu vyrobenú ich vlastnými elektrárňami alebo získanú z elektrickej siete na 33 kv vysokonapäťovú energiu na interný prenos energie a napájanie veľkých zariadení.

2. Elektrárne a rozvodne: Používajú sa ako zariadenie na zvýšenie napätia pre generátorové agregáty, ktoré premieňa nízkonapäťovú energiu generovanú generátormi na vysokonapäťovú energiu 33 kv a pripája ju k strednonapäťovej rozvodnej sieti.

3. Modernizácia vidieckej elektrickej siete: Zvýšte úroveň napätia vidieckej elektrickej siete, znížte prenosové straty a zaistite stabilitu vidieckeho napájania.

4. Veľké staveniská a projekty dočasného napájania: Zabezpečte stabilnú 33 kv vysokonapäťovú energiu pre veľké stavebné stroje a dočasné systémy napájania.

Technický parameter:

Otázka: Aké sú normy údržby transformátorového oleja? Kedy je potrebné doplniť alebo vymeniť olej?

Odpoveď: Tento 1000kva distribučný výkonový transformátor 11 až 33kv má plne uzavretú štruktúru. Pri bežnej prevádzke bez úniku oleja nie je potrebné časté dopĺňanie oleja.

Pokyny pre údržbu: Každý 1 až 2 roky odoberte vzorky na testovanie transformátorového oleja a otestujte prierazné napätie, obsah vlhkosti a kyslosť. Ak je hladina oleja pod štandardnou stupnicou, farba oleja je tmavá a zakalená, vlhkosť presahuje normu alebo sa znižuje pevnosť izolácie, je potrebné včasné doplnenie oleja alebo celková výmena oleja. Je prísne zakázané miešať rôzne značky alebo transformátorové oleje rôznych výrobcov. Po výmene oleja je potrebné dôkladné vyčerpanie, aby sa predišlo lokálnym poruchám vypúšťania spôsobeným vzduchovými bublinami v oleji.

Otázka: Aká je štandardná sada hodnôt skratovej impedancie 1000kva distribučného výkonového transformátora 11 až 33kv ? Aký význam má toto nastavenie?

Odpoveď: Štandardná skratová impedancia je nastavená na 6,5 ​​%. Táto hodnota je národným štandardom a štandardným nastavením IEC pre 1000kva distribučný výkonový transformátor na úrovni 11 až 33kv. Nedá sa ľubovoľne meniť.

Význam konštrukcie jadra spočíva v: Po prvé, účinne obmedzuje špičkový skratový prúd počas skratových porúch siete, znižuje vplyv skratovej elektromotorickej sily na vinutia transformátora a jadro a zabraňuje veľkým poruchám, ako je deformácia vinutia a poškodenie jadra; Po druhé, zodpovedá skratovej kapacite strednonapäťovej siete, zaisťuje presnú koordináciu nastavení predradených a nadradených rozvádzačov a reléových ochranných zariadení, zabraňuje nadmernému vypínaniu porúch a zaručuje stabilitu celého distribučného systému stredného napätia; Po tretie, riadi rýchlosť úpravy napätia 1000kva distribučného výkonového transformátora 11 až 33kv, zabraňuje nadmernej odchýlke napätia počas kolísania záťaže a zabezpečuje, aby kvalita napájania spĺňala normy.
