Transformátor suchého typu 11kv 433v 2500kva Scb10

Transformátor suchého typu 11kv 433v 2500kva scb10 vyrobený spoločnosťou Wenzhou Xifa Electrical Equipment Co., Ltd., používa epoxidovú živicu triedy F alebo H vystuženú výplňou. Prostredníctvom vákuového odplynenia tenkého filmu sú vysokonapäťové a nízkonapäťové cievky odlievané v tenkej vrstve pod vákuom a tlakom, pričom vnútorný a vonkajší povrch sú vystužené sieťovinou zo sklenených vlákien. Tento suchý transformátor 11kv 433v 2500kva scb10 sa vyznačuje vysokou mechanickou pevnosťou, vysokou elektrickou pevnosťou a vysokou tepelnou odolnosťou. Je to vynikajúci produkt pre renováciu mestskej elektrickej siete a je obzvlášť vhodný pre dôležité miesta vyžadujúce požiarnu ochranu, ochranu pred výbuchom a odolnosť proti vlhkosti, ako sú výškové budovy, letiská, elektrárne a obchodné centrá.

Odoslať dopyt

Popis produktu

Poruchy suchého transformátora 11kv 433v 2500kva scb10 možno rozdeliť na interné poruchy a externé poruchy. Vnútorné poruchy sa týkajú porúch vyskytujúcich sa vo vnútri krytu nádrže, vrátane medzifázového skratu vinutia, medzizávitového skratu v rámci jednofázového vinutia, skratu medzi vinutím a odpojením jadra a prerušeného obvodu vinutia.

Externé poruchy sa týkajú rôznych fázových skratových porúch medzi vonkajšími priechodkami/vývodmi suchého transformátora 11kv 433v 2500kva scb10 a jednofázové zemné poruchy spôsobené preskokom izolácie priechodky cez kryt nádrže.

Poruchy transformátora môžu byť veľmi škodlivé. Najmä počas vnútornej poruchy vysokoteplotný elektrický oblúk generovaný skratovým prúdom nielenže spáli izoláciu vinutia a jadro, ale spôsobí aj tepelný rozklad transformátorového oleja, čím sa vytvorí veľké množstvo plynu, čo môže viesť k deformácii alebo dokonca výbuchu nádrže transformátora. Preto musí byť transformátor odpojený a vypnutý, keď sa vyskytne porucha.

Medzi abnormálne stavy transformátorov patrí najmä preťaženie, nízka hladina oleja, nadprúd spôsobený vonkajšími skratmi, nadmerne vysoká teplota oleja počas prevádzky, nadmerne vysoká teplota vinutia, nadmerný tlak transformátora a poruchy chladiaceho systému. Keď je transformátor v abnormálnom prevádzkovom stave, mal by sa vydať výstražný signál.

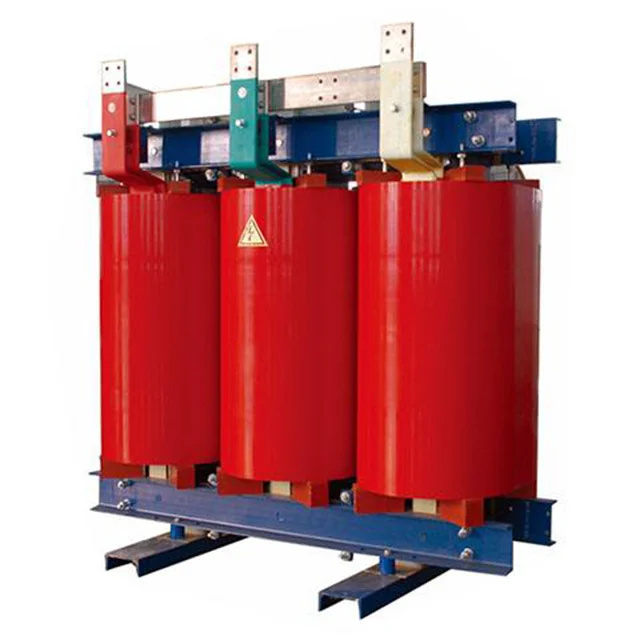

11kv 433v 2500kva Scb10 Dry Type Transformer

Parametre produktu:

Meno	11kv 433v 2500kva scb10 transformátor suchého typu
Menovitá kapacita	2500 kva
Primárne napätie	11KV
Sekundárne napätie	0,4 0,415 kV
Izolačný materiál	Liata živica
Vektorová skupina	Dyn11 Yyn0
Bez straty zaťaženia (P0)	3600W±15%
Strata zaťaženia (Pk) @ 120 °C	18 800 W ± 15 %
Impedančné napätie (Uk)	8%
Trieda izolácie	TRIEDA F alebo H
Spôsob chladenia	ONAF ONAF
Čiastočný výboj	Menej ako 10ks
