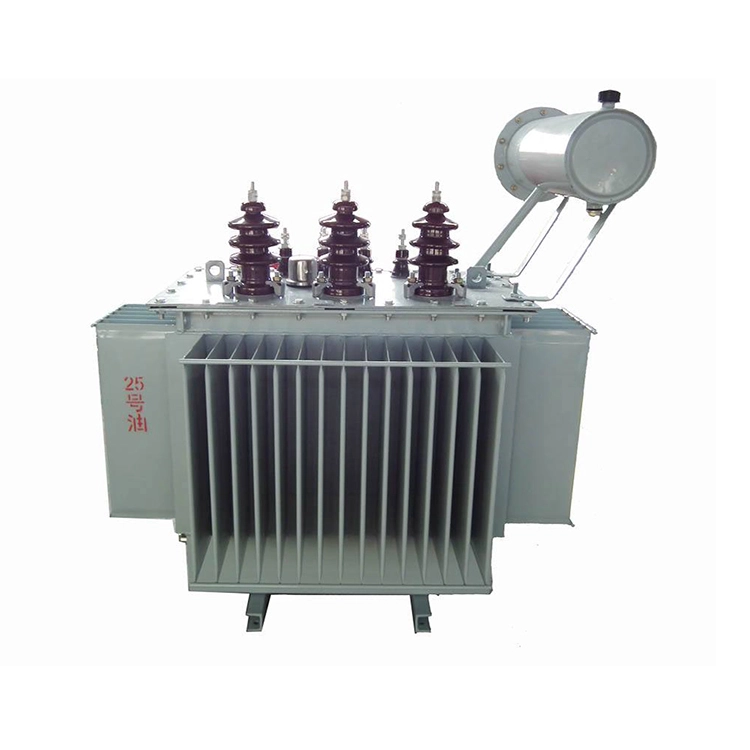

160kva olejom naplnený nízkostratový elektrický transformátor

Wenzhou XiFa Electrical Power Equipment Co., Ltd je spoľahlivý výrobca na výrobu a dodávku 10 až 35 kV transformátora ponoreného do oleja a suchého transformátora, ako je 160kva olejom naplnený nízkostratový elektrický transformátor. Vo Wenzhou XiFa by obchodný manažér potvrdil technickú špecifikáciu klientom pred doručením technikovi, čo zaisťuje úspešné prijatie 160kva olejom naplnených nízkostratových elektrických transformátorov. Spoločnosť Wenzhou XiFa Electrical Power Equipment Co., Ltd ešte viac umožňuje kontrolu tretej časti, aby sa potvrdilo, že typový štítok, príslušenstvo a testovacie údaje spĺňajú normy pred odoslaním.

Odoslať dopyt

Popis produktu

Funkčné vlastnosti výkonových transformátorov ponorených do oleja s nízkou stratou:

1. Nízka hladina hluku: 160kva olejom naplnený nízkostratový elektrický transformátor má kompaktný dizajn a využíva nové materiály a pokročilé výrobné procesy na efektívne zníženie prevádzkového hluku. Je navrhnutý bez konzervátora, čo má za následok nižšiu celkovú výšku v porovnaní s bežnými jednotkami rovnakej triedy.

2. Pokročilý proces vákuového plnenia: Počas procesu tesnenia sa používa technika vákuového plnenia oleja, aby sa úplne odstránila vlhkosť vo vnútri nádrže transformátora. Po utesnení nie sú vnútorné komponenty vystavené vzduchu. To účinne zabraňuje prenikaniu kyslíka a vlhkosti do jednotky, čo by inak viedlo k zhoršeniu izolačného výkonu, čo zahŕňa starnutie izolačných materiálov a dielektrického oleja.

3. Predĺžená a spoľahlivá životnosť: Kryt nádrže a príruba nádrže plne utesnených 160kva olejom naplnených nízkostratových elektrických transformátorov sú pripojené pomocou skrutiek alebo zváranej konštrukcie. Tento dizajn úplne izoluje izolačný olej od kontaktu so vzduchom, čo zabraňuje izolácii absorbovať vlhkosť. Výsledkom je výrazne znížená rýchlosť starnutia izolácie, čím sa výrazne predlžuje prevádzková životnosť 160kva olejom plneného nízkostratového elektrického transformátora.

4. Kompaktná veľkosť a estetický vzhľad: 160kva olejom naplnená nádrž elektrického transformátora s nízkou stratou využíva chladiace panely typu vlnitých rebier. Tieto panely sa prispôsobujú zmenám objemu oleja spôsobeným kolísaním teploty prostredníctvom ich elastickej expanzie a kontrakcie. Vlnitý dizajn nádrže ponúka vizuálne príťažlivý, kompaktný tvar a vyžaduje menšiu montážnu plochu.

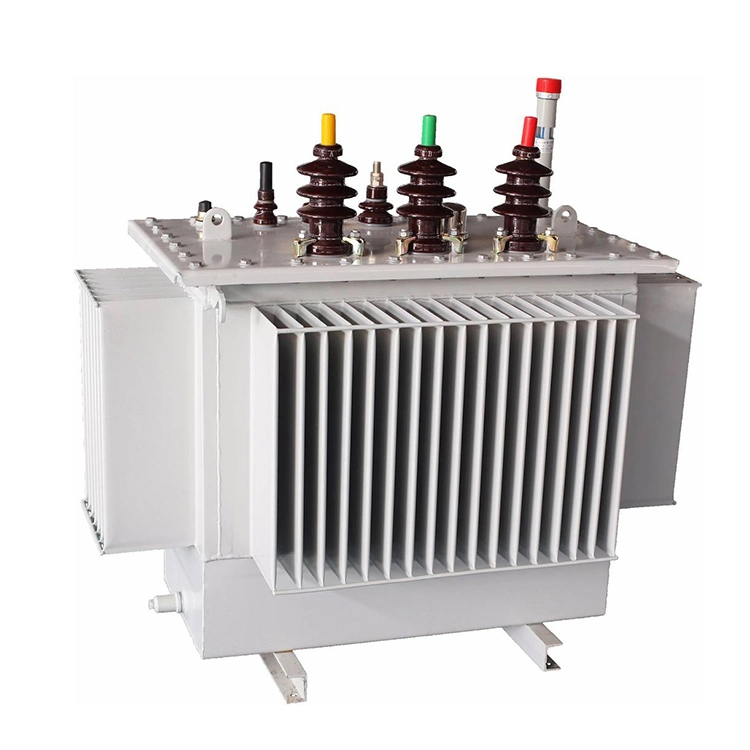

160kva Oil Filled Low Loss Electrical Transformer

Technická špecifikácia:

Názov produktu		160kva olejom naplnený nízkostratový elektrický transformátor
Menovitá kapacita		160 kVA
Primárne napätie		11 kV, 10 kV, 35 kV
Sekundárne napätie		400V/230V, 480V/277V
Vektorová skupina		Dyn11; Yyn0
Klepnite na Changer	Typ	Prepínač odbočiek mimo okruhu
	Rozsah	±2 × 2,5 %, ±5 %
Bez straty zaťaženia		0,20 kW až 0,28 kW
Strata zaťaženia		2,20 kW až 2,43 kW
Impedancia		4 % ± 10 %
Materiál navíjania		100% meď alebo 100% hliník

Kľúčové body pre každodennú údržbu olejových transformátorov

1. Kontrola a údržba hladiny oleja

A. Hladina oleja sa musí udržiavať medzi jednou štvrtinou a tromi štvrtinami stupnice merača hladiny oleja. Príliš nízka hladina oleja môže viesť k nedostatočnej izolácii alebo prehriatiu. Príliš vysoká hladina oleja môže spôsobiť abnormálny tlak oleja.

B. Metóda kontroly zahŕňa pozorovanie hladiny oleja cez priehľadný olejový meradlo alebo magnetický meradlo hladiny oleja. Kontrola 160kva olejom naplneného nízkostratového elektrického transformátora sa musí vykonať pri výpadku prúdu a stabilnej teplote oleja. Počas zimy môže hladina oleja klesnúť o päť až desať percent.

2. Testovanie kvality oleja a jeho výmena

Odpoveď: Odber vzoriek na testovanie sa vykonáva aspoň raz ročne. Skúškou sa zmeria prierazné napätie, ktoré musí byť aspoň 35 kilovoltov, obsah vlhkosti nesmie prekročiť 20 častíc na milión a číslo kyslosti, ktoré nesmie prekročiť 0,1 miligramu KOH na gram. Ak tieto hodnoty prekračujú stanovené limity, je potrebné olej prefiltrovať alebo vymeniť.

B. Cyklus výmeny oleja je zvyčajne osem až desať rokov, v závislosti od konkrétneho prevádzkového prostredia.

3. Monitorovanie teploty

Odpoveď: Horná teplota oleja nesmie prekročiť 85 stupňov Celzia pre prirodzené chladenie alebo 95 stupňov Celzia pre nútené chladenie. Hranica zvýšenia teploty je 55 Kelvinov.

B. Prach a nečistoty na povrchu radiátora sa musia pravidelne čistiť, aby sa zabezpečilo správne vetranie.
