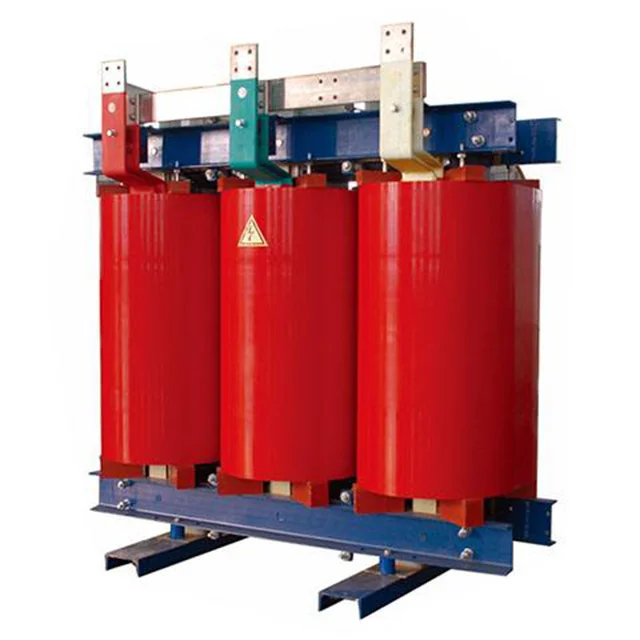

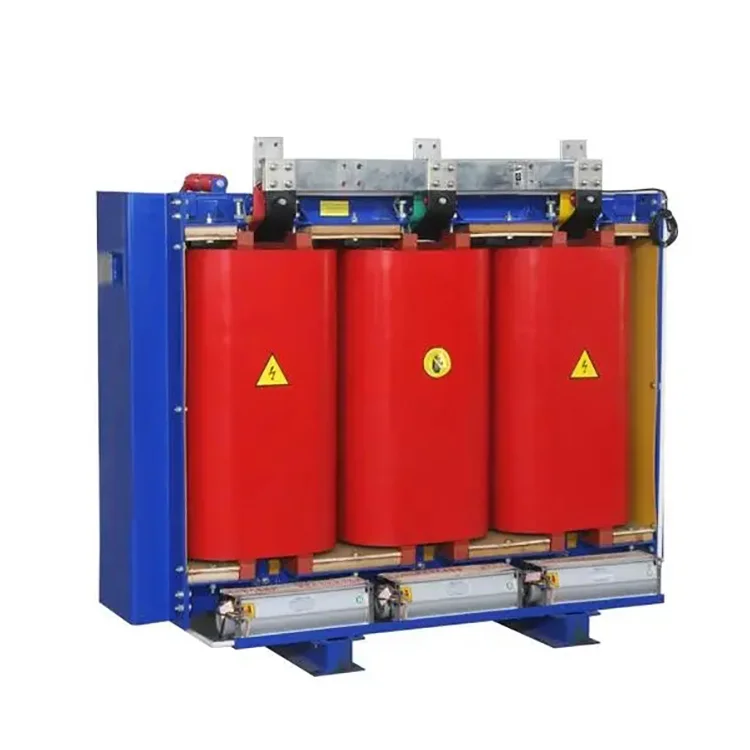

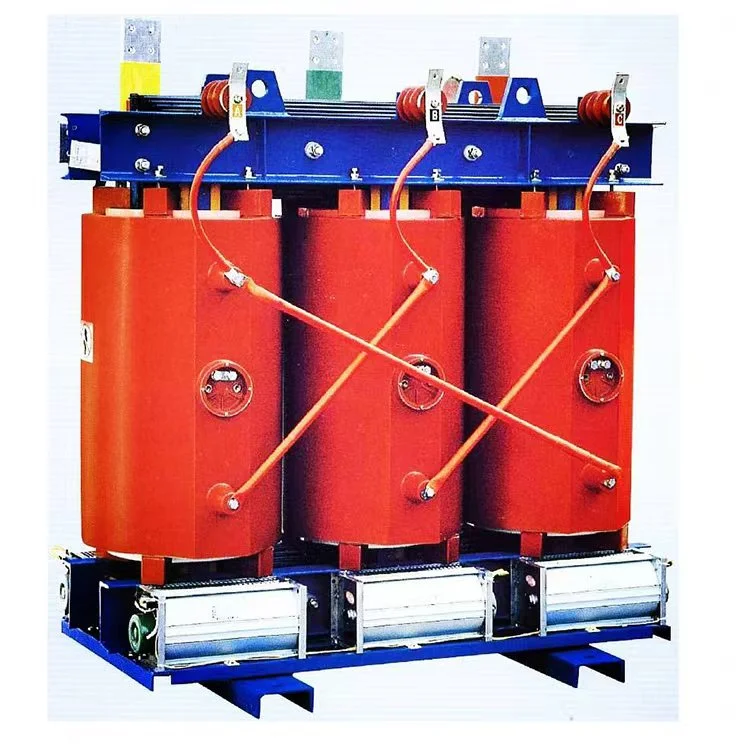

25kv 2500 Kva 3-fázový suchý výkonový transformátor

Keď je v prevádzke 3-fázový suchý napájací transformátor 25 kv 2 500 kva, prúd v elektromagnetickej cievke generuje magnetické pole, ktoré vytvára prirodzene sa striedavý magnetický tok. Tento meniaci sa magnetický tok indukuje elektromotorickú silu EMF v železnom jadre. Indukovaný EMF v železnom jadre cirkuluje v rovine kolmej na smer magnetického toku, a preto sa nazýva vírivé prúdy. Straty vírivými prúdmi tiež spôsobujú zahrievanie železného jadra.

Železné jadro 25kv 2500 kva trojfázového suchého výkonového transformátora je väčšinou vyrobené z feromagnetických materiálov. V praxi transformátory vždy pracujú v podmienkach striedavého prúdu a straty výkonu sa vyskytujú nielen v odpore cievok, ale aj v železnom jadre vystavenom striedavému magnetickému poľu. Strata výkonu v železnom jadre sa všeobecne označuje ako "strata jadra", ktorá je spôsobená dvoma faktormi: "strata hysterézy" a "strata vírivým prúdom".

Hysterézna strata je typ straty jadra, ku ktorému dochádza počas magnetizácie železného jadra v dôsledku prítomnosti hysterézie. Veľkosť tejto straty je priamo úmerná ploche uzavretej hysteréznou slučkou materiálu. Kremíková oceľ má úzku hysteréznu slučku a pri použití ako jadro transformátora vykazuje nižšiu hysteréznu stratu, čím sa výrazne znižuje efekt zahrievania. Laminované jadrá môžu znížiť iný typ straty jadra, "straty vírivými prúdmi."

Na zníženie strát vírivými prúdmi je jadro 25kv 2500 kva trojfázového suchého napájacieho transformátora vyrobené z feromagnetických plechov, ktoré sú navzájom izolované. To núti vírivé prúdy prúdiť pozdĺž úzkych dráh s menšími plochami prierezu, čím sa zvyšuje odpor pozdĺž dráh vírivých prúdov. Okrem toho obsah kremíka v oceli zvyšuje elektrický odpor materiálu, čím ďalej pomáha znižovať vírivé prúdy.

Železné jadro je kritickou súčasťou 25kv 2500 kva 3-fázového suchého výkonového transformátora. Hrá významnú úlohu pri regulácii napätia a prúdu. 25kv 2500 kva 3-fázový suchý napájací transformátor ponúka mnoho výhod. Po začlenení železného jadra sa zvýši stabilita a výkon napätia a prúdu a celkovo sa zlepšia celkové charakteristiky transformátora.

Parametre produktu:

Výroba zariadení

Polotovar

Krytie IP21

Transformátorové jadro

Vinutie transformátora

Testovacie centrum

Navíjacia dielňa
