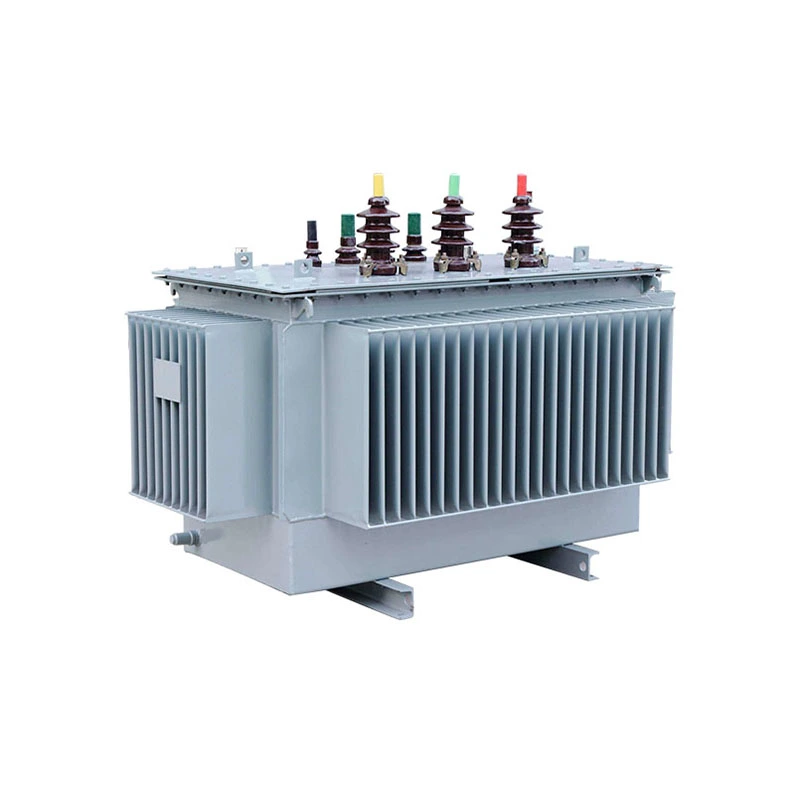

3-fázový stupňovitý transformátor 100kva medi amorfnej zliatiny

Spoločnosť Wenzhou XiFa Electric Power Equipment Co., Ltd, založená v roku 2006, je podnik špecializujúci sa na výrobu, výskum, predaj transformátorov z amorfnej zliatiny, ako je napríklad trojfázový transformátor z amorfnej zliatiny medi s výkonom 100 kva. Vždy sa zameriavame na dodávku vysoko kvalitných produktov za konkurencieschopné ceny. Medzičasom sme získali niektoré autoritatívne certifikácie vrátane UL, CE, CCC. Čo sa týka služieb, ponúkame rýchle reakcie 24 hodín denne. Od výberu produktu až po dodanie produktov zákazníkom poskytneme všetky poradenské a sledovacie služby.

Odoslať dopyt

Popis produktu

3-fázový postupný transformátor 100kva z amorfnej zliatiny medi možno rozdeliť na dva typy: olejový a suchý. Olejový transformátor využíva metódu chladenia ONAN. Zatiaľ čo distribučný transformátor suchého typu využíva prirodzené chladenie vzduchom alebo chladenie núteným vzduchom na odvádzanie tepla generovaného počas prevádzky. Primerané vetranie a plynulé prúdenie vzduchu sú kľúčové pre suché distribučné transformátory, aby sa zabránilo prehriatiu a udržala sa vysoká prevádzková účinnosť transformátorov.

Jadro transformátora z amorfnej zliatiny je vyrobené z pásov amorfnej zliatiny na báze železa. Hrúbka oceľových pásov je len 0,02 až 0,03 mm. Vyrába sa procesom rýchleho chladenia roztavenej ocele. Vnútorné atómy sú usporiadané v nepravidelnom amorfnom vzore bez štruktúry zŕn kremíkovej ocele. To výrazne znižuje stratu hysterézy a stratu vírivých prúdov zo základného zdroja materiálu.

Vďaka energeticky úspornému dizajnu transformátora z amorfnej zliatiny účinnosť celého systému ďaleko prevyšuje účinnosť bežných distribučných transformátorov z kremíkovej ocele. Aj keď zariadenie funguje nepretržite bez prerušenia počas celého roka, môže výrazne znížiť náklady na prevádzku a údržbu elektrickej energie minimalizovaním strát železa. Je to preferované zariadenie pre distribuované nové energetické elektrárne v zámorských inžinierskych lokalitách.

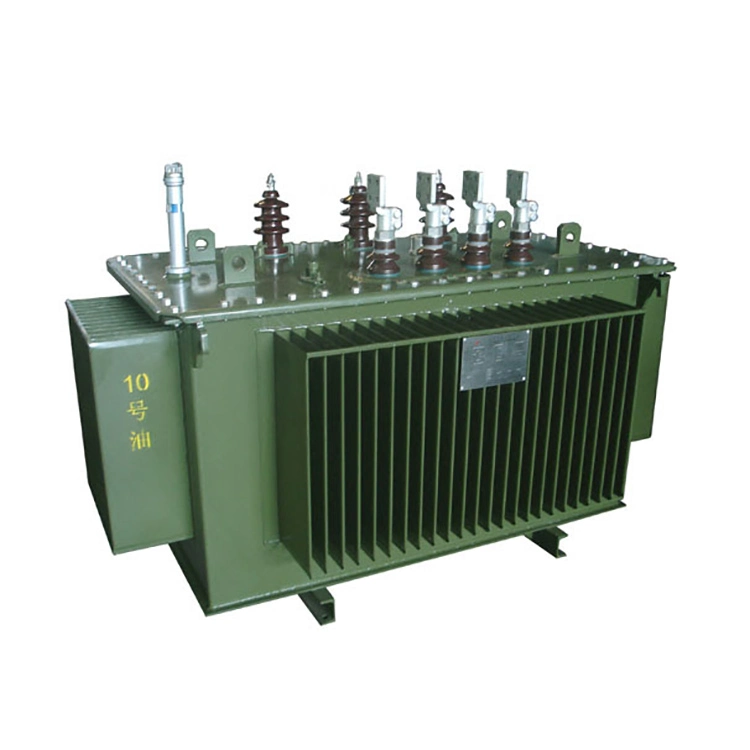

3 Phase Step Up 100kva Copper Amorphous Alloy Transformer

Technické parametre:

Názov produktu	3-fázový transformátor z amorfnej zliatiny medi 100kva
Typ	Olej ponorený	Suchý typ
Hodnotený pomer	0,4 kV/10 kV (vlastné 0,4/6,6, 0,4/11)	0,4 kV/10 kV
Impedancia UK	4%	6%
Strata bez zaťaženia P₀	≈65 W	≈75 W
Strata zaťaženia Pk@75℃	≈1080W	≈1150W
Žiadne aktuálne zaťaženie	≤ 0,6 %	≤ 0,8 %
Trieda izolácie	Trieda A	Trieda F
Chladenie	ONAN	AN / AF
Stupeň ochrany	IP00/IP54	Štandard IP20, možnosť IP30
Hluk	≤ 52 dB	≤ 58 dB
Jadro a vinutie	Amorfné jadro + medená cievka	Amorfné jadro + plne medená epoxidová liata cievka

Otázka: Aké sú významné rozdiely v charakteristikách magnetizačného nábehového prúdu pri použití 3-fázového 100kva transformátora z amorfnej zliatiny medi v porovnaní s tradičnými transformátormi z kremíkovej ocele?

Odpoveď: V porovnaní s tradičnými transformátormi z kremíkového oceľového plechu vykazujú charakteristiky magnetizačného zapínacieho prúdu transformátora z amorfnej zliatiny významné rozdiely: V dôsledku nižšej hustoty saturačného magnetického toku amorfnej zliatiny, približne 1,55 T, nižšej ako u plechu z kremíkovej ocele 1,75 T, a vyššieho zvyškového magnetizmu, približne 0,7 až 0,15-násobok rázového prúdu menovitého ako 0,15-násobok rázového prúdu za 1,5-násobok rázového prúdu za 1. (zatiaľ čo v prípade tradičného plechu z kremíkovej ocele je to 5-8 krát). Medzitým je časová konštanta nábehového prúdu dlhšia a obsah harmonických, najmä druhá harmonická, je tiež výrazne zvýšený. Vďaka týmto vlastnostiam je trojfázový transformátor z amorfnej zliatiny medi s výkonom 100 kva viac náchylný na hlboké nasýtenie pri zapínaní spínača, čím sa generujú vyššie a trvalejšie nárazové prúdy. To nielen zvyšuje riziko nesprávneho vypnutia predradených ističov a prepálenia poistiek, ale môže tiež spôsobiť mechanické poškodenie jadra z amorfnej zliatiny citlivého na náraz.

Preto sú potrebné špeciálne dizajnové a prevádzkové stratégie, ako je zatvorenie výberu fázy, úprava nastavení ochrany a výber CT so silnejšími schopnosťami proti saturácii.
