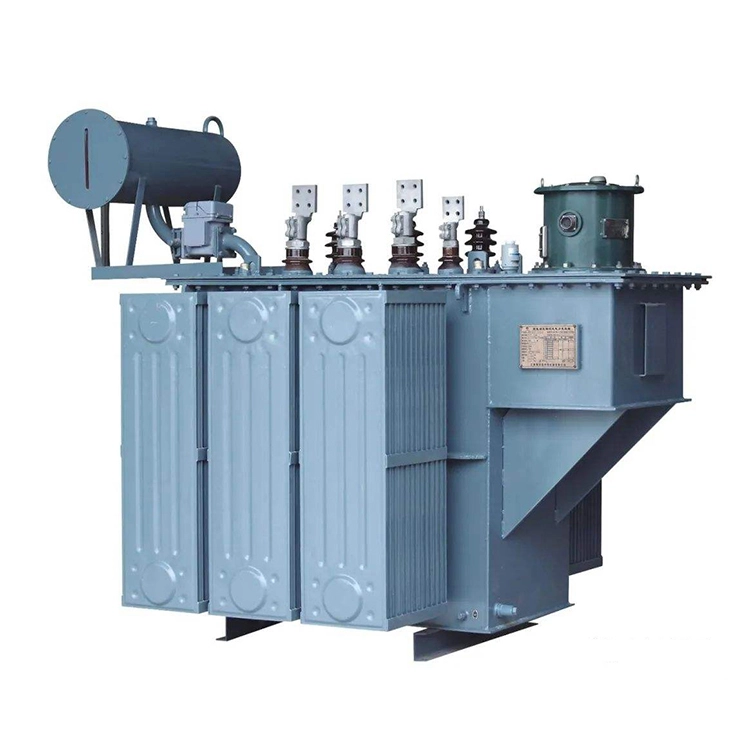

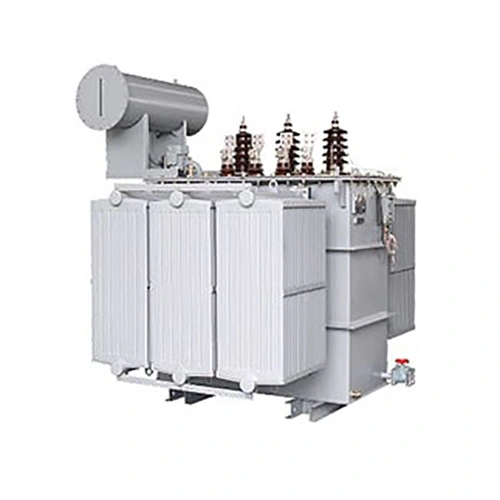

35 až 0,4kv 3-fázový výkonový transformátor 2500kva

Jadro 3-fázového 2500kva výkonového transformátora 35 až 0,4 kv je vyrobené z orientovaných oceľových plechov z orientovanej kremíkovej ocele s vysokou magnetickou vodivosťou a celý proces spájania sa vykonáva pomocou úplného skoseného spoja a metódy viazania bez dier, čím sa účinne znižuje strata zaťaženia a budiaci prúd. Vysokonapäťové aj nízkonapäťové vinutie sú vyrobené z medených drôtov bez obsahu kyslíka (alebo hliníkových drôtov podľa potreby), pričom vysokonapäťové vinutie je vo viacvrstvovej valcovej konštrukcii a nízkonapäťové vinutie vo fóliovom vinutí alebo dvojitej špirálovej štruktúre poskytuje dobrú elektrickú pevnosť a odolnosť proti skratu.

Plášť 3-fázového 2500kva výkonového transformátora 35 až 0,4 kv prechádza vákuovým sušením a vákuovým vstrekovaním oleja, čím sa zaisťuje stabilný a spoľahlivý izolačný systém. Olejová nádrž má štruktúru z vlnitého plechu alebo rúrky na odvádzanie tepla, vyrovnáva účinnosť odvádzania tepla a tesniaci výkon a je vybavená pretlakovými ventilmi, plynovými relé, meradlámi hladiny oleja, prvkami na meranie teploty a ďalšími kompletnými ochrannými zariadeniami.

Naša továreň má plnú výrobnú kapacitu pre transformátory s napätím 35 kV a viac vrátane navíjania, montáže jadra, montáže krytu, vákuového spracovania a testovania v továrni. Pred opustením továrne sa každý výrobok podrobuje viacerým rutinným testom, ako je meranie odporu vinutia, pomer napätia a overenie označenia skupiny pripojenia atď.

3-fázový 2500kva napájací transformátor 35 až 0,4 kv sa vyznačuje nízkou stratou, nízkou hlučnosťou a nízkym nárastom teploty a je vhodný na nepretržitú prevádzku vo vnútorných a vonkajších priestoroch, vo vysokej nadmorskej výške alebo v oblastiach s vysokou úrovňou znečistenia.

Technická špecifikácia:

Otázka: Aká je základná funkcia 3-fázového 2500kva výkonového transformátora 35 až 0,4 kv so skratovou impedanciou 6,5 % a aký je jeho význam pre bezpečnú prevádzku transformátora?

Odpoveď: 6,5 % skratová impedancia špecifikovaná ako štandardná konfigurácia pre 3-fázový 2500kva napájací transformátor 35 až 0,4 kv je kľúčovým parametrom na zaistenie bezpečnej a stabilnej prevádzky transformátora. Tento parameter môže účinne obmedziť skratový prúd na nízkonapäťovej strane 3-fázového 2500kva výkonového transformátora 35 až 0,4 kv, zvýšiť dynamickú a tepelnú stabilitu vinutí transformátora a zabrániť deformácii a poškodeniu izolácie vinutia spôsobenému skratovými poruchami. Súčasne je tento parameter impedancie prispôsobený štruktúre tela transformátora, čo môže zabrániť abnormálnemu úniku magnetického poľa a problémom s prehriatím. Môže tiež poskytnúť štandardný základ pre nastavenie ochrany relé transformátora, zabrániť vypínaniu pri prekročení a zabezpečiť, aby 3-fázový 2500kva výkonový transformátor 35 až 0,4 kv mohol pracovať paralelne bez cirkulujúceho prúdu, čím sa zaručí bezpečná, ekonomická a stabilná prevádzka transformátorov.
