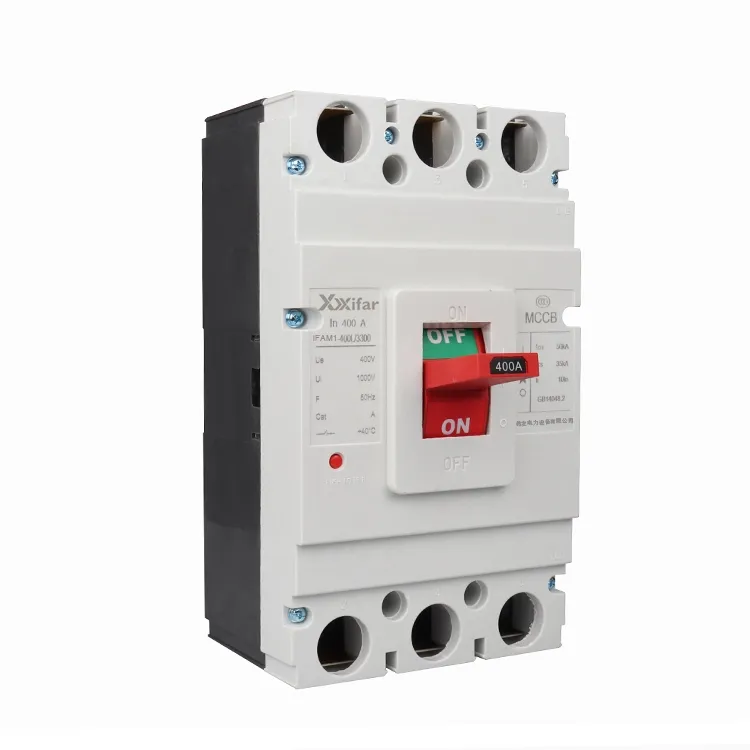

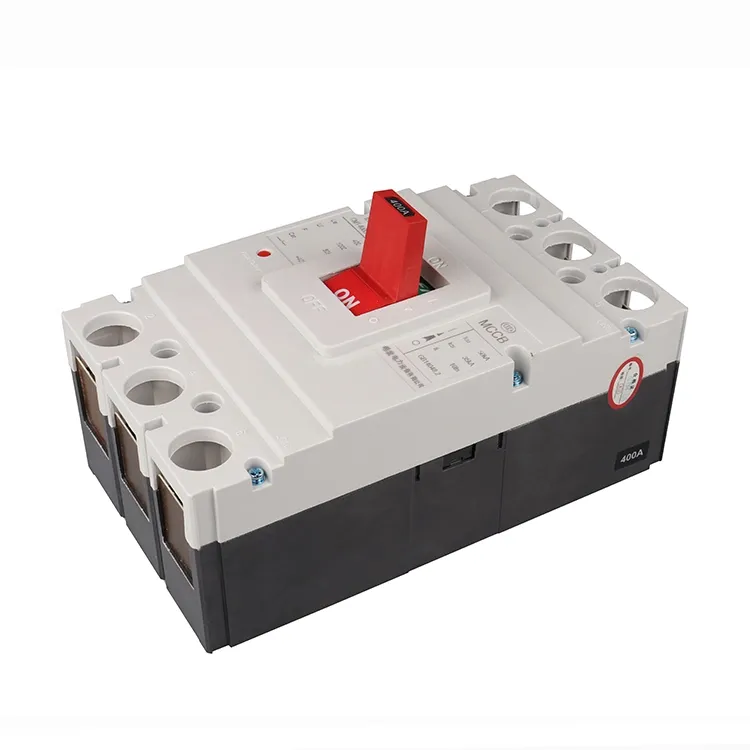

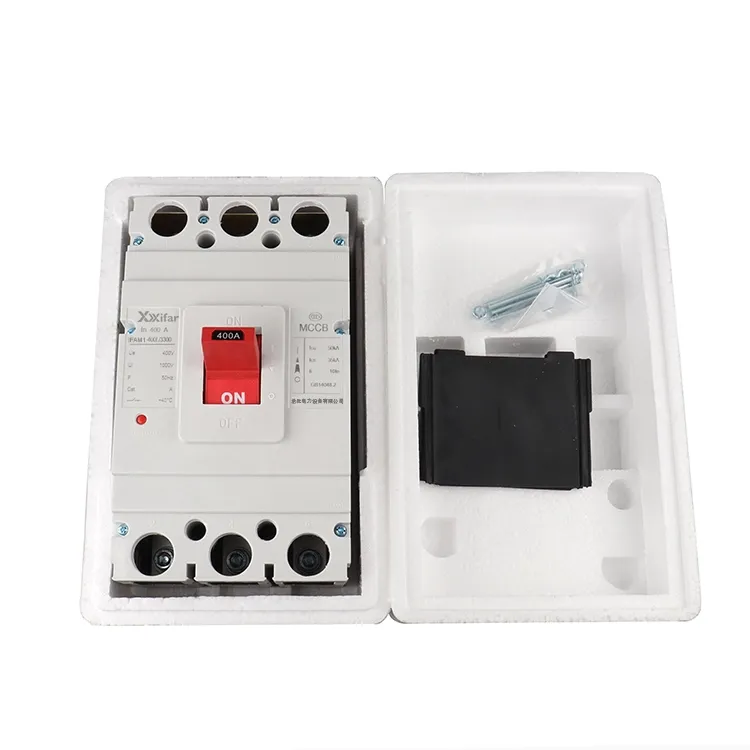

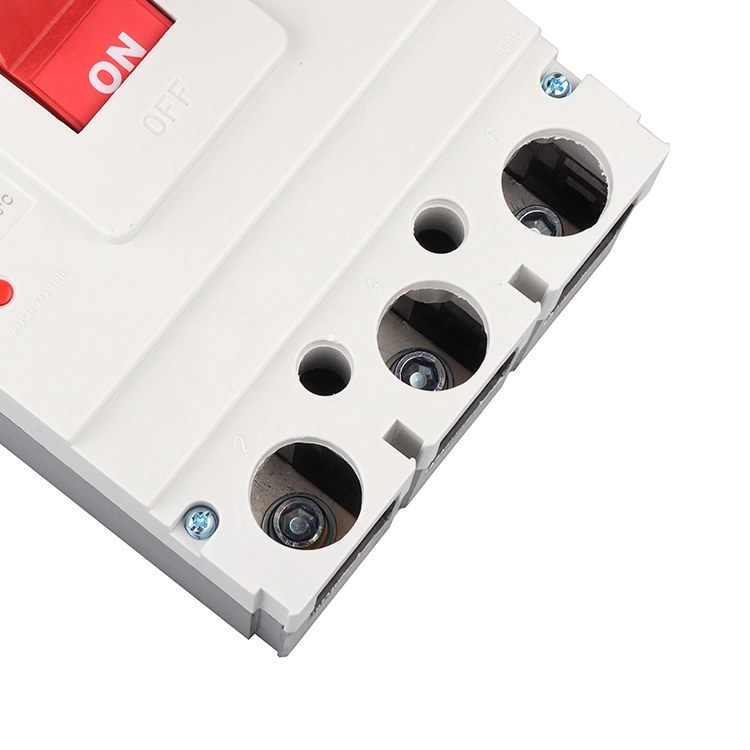

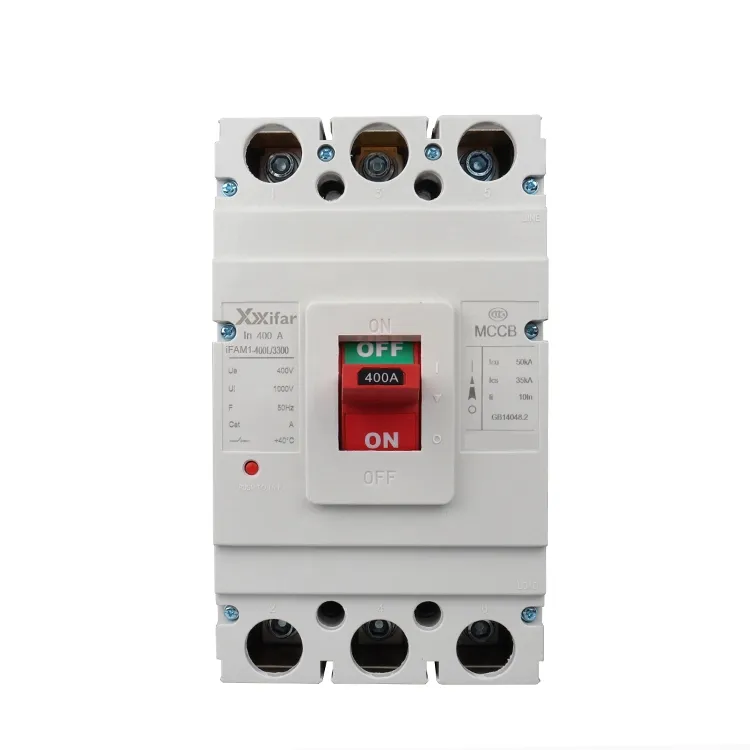

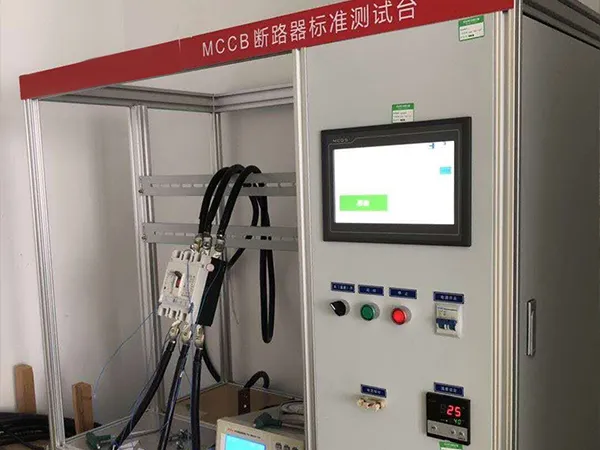

400a 3p MCCB prepínač uzavretého lisovaného puzdra

Uzavretý lisovaný spínač 400a 3p mccb je typ ističa s lisovaným izolačným krytom a vzduchovou izoláciou. Bežne sa inštaluje a používa v nízkonapäťových distribučných systémoch na prerušenie alebo izoláciu normálnych aj poruchových prúdov v rámci menovitého rozsahu, čo pomáha chrániť káble a elektrické zariadenia. Bežné spôsoby vypínania pre zapuzdrený spínač v tvare puzdra A 400a 3p mccb zahŕňajú iba magnetické, termomagnetické a elektronické vypínacie jednotky.

Iba magnetická spúšť funguje len pri skrate. Inými slovami, 400a 3p mccb uzavretý spínač lisovaného puzdra sa vypne iba vtedy, keď dôjde k poruche, ako je skrat. Tento typ sa často používa v vykurovacích okruhoch alebo v motorových okruhoch, kde je už zabezpečená samostatná ochrana proti preťaženiu.

Tepelné magnetické vypínacie jednotky reagujú na skraty aj na trvalý nadprúd. Ak prúd po určitú dobu prekročí 400 A alebo dôjde ku skratu, vypne sa priložený prepínač 400a 3p mccb. Pretože kombinuje dva ochranné mechanizmy, niekedy sa označuje ako kombinovaná alebo dvojitá spúšť na uzavretom lisovanom puzdre 400a 3p mccb, ktorý sa bežne používa vo všeobecnej distribúcii energie.

Elektronické spúšťacie jednotky predstavujú pokročilejšie a vyspelejšie riešenie. S týmto typom je možné upraviť parametre, ako je magnetický snímač, teplotné nastavenia a oneskorenie vypínania, vďaka čomu je uzavretý lisovaný prepínač 400a 3p mccb vhodný pre širší rozsah aplikácií. Táto pridaná flexibilita je však zvyčajne spojená s vyššími nákladmi.

Okrem týchto typov existujú tvarované ističe špeciálne navrhnuté na ochranu motora. Pre takéto aplikácie je nastavenie magnetického vypnutia zvyčajne vyššie, čo je viac ako desaťnásobok menovitého prúdu, takže istič v lisovanom puzdre môže odolať vysokému nárazovému prúdu počas štartovania motora bez zbytočného vypnutia, pričom stále poskytuje ochranu v poruchových podmienkach.

Parameter prepínača uzavretého lisovaného puzdra 400a 3p mccb:

Funkcie 400a 3p mccb uzavretého lisovaného puzdra prepínača príslušenstva

Príslušenstvo rozširuje a dopĺňa základné funkcie 400a 3p mccb uzavretého lisovaného puzdra. Pridávajú možnosti ovládania a vylepšujú ochranné funkcie, aby sa stali neoddeliteľnou súčasťou zariadenia. Bežné príslušenstvo prepínača 400a 3p mccb s uzavretým tvarovaným puzdrom zahŕňa pomocné kontakty, kontakty alarmu, vypínacie jednotky, podpäťové spúšte, pohony motorov a externé otočné rukoväte.

1) Pomocné kontakty

Pomocné kontakty sa používajú hlavne na označenie toho, či je uzavretý lisovaný prepínač 400a 3p mccb otvorený alebo zatvorený, ale neukazujú, či došlo k poruche. Sú pripojené k riadiacemu obvodu. Pre lisované ističe s veľkosťou rámu 400 A a viac sú k dispozícii konfigurácie dvoch normálne otvorených a dvoch normálne zatvorených kontaktov s tepelným prúdom okolo 6 A. Veľkosť rámu 100 A zvyčajne používa jeden prepínací prepínací kontakt, zatiaľ čo 225 A a 250 A a prijatie konštrukcie mostného kontaktu s bežným tepelným prúdom približne 3 A.

2) Kontakty alarmu

Kontakty alarmu sú navrhnuté tak, aby signalizovali, keď sa 400a 3p mccb uzavretý prepínač lisovaného puzdra automaticky vypne v dôsledku porúch, ako je preťaženie, skrat alebo podpätie. Ich prevádzkový prúd je zvyčajne 380 V AC pri 0,3 A alebo 220 V DC pri 0,15 A, ale zvyčajne nepresahuje 1 A. Tepelný prúd však zvyčajne spadá do rozsahu 1 až 2,5 A.

3) Vypínacia jednotka

Napäťová spúšť umožňuje diaľkové otvorenie uzavretého lisovaného puzdra 400a 3p mccb. Jeho prevádzkové napätie môže byť nezávislé od napätia hlavného obvodu. Je určený na krátkodobú prevádzku a čas zapnutia cievky by za normálnych okolností nemal presiahnuť jednu sekundu, inak môže dôjsť k poškodeniu cievky.

Aby sa zabránilo vyhoreniu cievky, mikrospínač je zapojený do série s vypínacou cievkou. Keď je cievka pod napätím, kotva sa priťahuje, čo spôsobí, že sa mikrospínač zmení z normálne zatvoreného do normálne otvoreného stavu. Tým sa preruší riadiaci obvod, takže aj keď tlačidlo podržíte stlačené, cievka nezostane pod napätím. Tento dizajn účinne chráni cievku pred prehriatím. Po resetovaní a opätovnom zatvorení prepínača 400a 3p mccb uzavretého lisovaného puzdra sa mikrospínač vráti do normálne zatvorenej polohy. Vypínacie jednotky sú dostupné v rôznych riadiacich napätiach a frekvenciách, aby vyhovovali rôznym aplikáciám.

4) Uvoľnenie pod napätím

Podpäťová spúšť sa používa na ochranu obvodov a napájacieho zariadenia pred nízkonapäťovými podmienkami. Jeho cievka je pripojená k napájacej strane ističa lisovaného puzdra a istič je možné zapnúť iba vtedy, keď je cievka pod napätím. Ak je napätie príliš nízke, uzavretý lisovaný prepínač 400a 3p mccb sa nedá zatvoriť. Je dôležité zabezpečiť, aby sa napätie systému zhodovalo s menovitým napätím podpäťovej spúšte. Prevádzkový rozsah je zvyčajne medzi 70 % a 35 % menovitého napätia. Tieto zariadenia sú tiež dostupné v rôznych menovitých napätiach a frekvenciách pre rôzne aplikácie.

5) Mechanizmus pohonu motora

Motorové pohony sa používajú na automatické a diaľkové zapínanie a vypínanie ističov. Existujú dva hlavné typy, ktoré sú poháňané motorom a elektromagnetické. Mechanizmy poháňané motorom sa vo všeobecnosti používajú pre ističe MCCB s lisovaným puzdrom s veľkosťou rámu 400 A a viac, zatiaľ čo elektromagnetické pohony sú vhodnejšie pre ističe s menovitým prúdom 225 A a menej.
