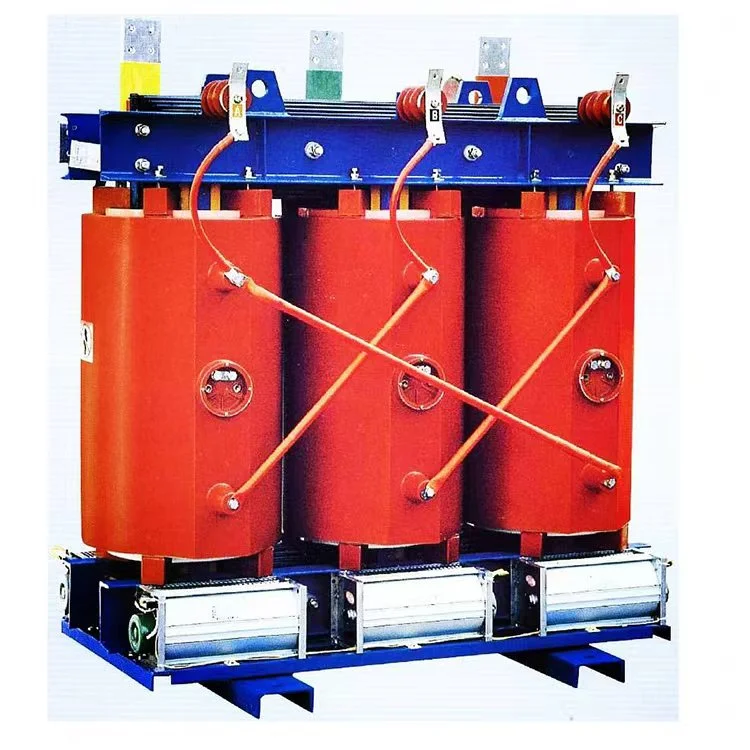

Medený transformátor 160 KVA 6,6 kV 440 V suchého typu

Pre priemyselné a komerčné aplikácie vyžadujúce spoľahlivú transformáciu napätia, medený 160 kVA 6,6 kV 440 V suchý transformátor s redukciou napätia, vyrobený spoločnosťou Wenzhou Xifa Electrical Equipment Co., Ltd., ponúka výnimočnú účinnosť, bezpečnosť a dlhodobý výkon. Tento transformátor znižuje stredné napätie 6,6 kV na nízke napätie 440 V, vďaka čomu je ideálny pre napájanie ťažkých strojov, riadiacich centier motorov a distribučných panelov v továrňach, baniach a zámorských projektoch.
Na rozdiel od jednotiek naplnených olejom, dizajn medeného 160 kVA 6,6 kV 440 V suchého typu transformátora so zníženým výkonom eliminuje riziko požiaru a požiadavky na uzavretie, zatiaľ čo medené vinutia poskytujú vynikajúcu vodivosť a tepelný výkon.

Odoslať dopyt

Popis produktu

Spôsob zapojenia medeného transformátora 160 kVA 6,6 kV 440 V suchého typu

Skratujte vstupné a výstupné svorky transformátora a potom pomocou megohmetra otestujte izolačný odpor medzi skratovanými svorkami a uzemňovacím vodičom. Pri použití 1000V megaohmmetra by hodnota odporu mala byť väčšia ako 2 MΩ.

Prierez vstupných a výstupných napájacích káblov by mal spĺňať aktuálne požiadavky. Odporúča sa nakonfigurovať prúdovú hustotu na 2–2,5 A na mm².

Pripojte trojfázové vstupné a výstupné napájacie vodiče podľa farieb prípojnice na svorkovnici transformátora: žltý do fázy A, zelený do fázy B a červený do fázy C. Nulový vodič by mal byť pripojený k nulovej svorke medeného 160 kVA 6,6 kV 440 V suchého transformátora. Uzemňovací vodič by mal byť pripojený k krytu transformátora. Skontrolujte vstupné a výstupné zapojenie, aby ste sa uistili, že je správne.

Najprv zapnite medený 160 kVA 6,6 kV 440 V suchý transformátor na zníženie výkonu bez záťaže, pozorujte a zmerajte, či vstupné a výstupné napätie spĺňa požiadavky. Zároveň skontrolujte akékoľvek abnormálne podmienky vo vnútri jednotky, ako sú nezvyčajné zvuky, iskrenie, zvláštny zápach atď. Ak zistíte akúkoľvek abnormalitu, okamžite odpojte vstupné napájanie.

Keď je test bez záťaže dokončený a všetko je v poriadku, záťaž je možné pripojiť.

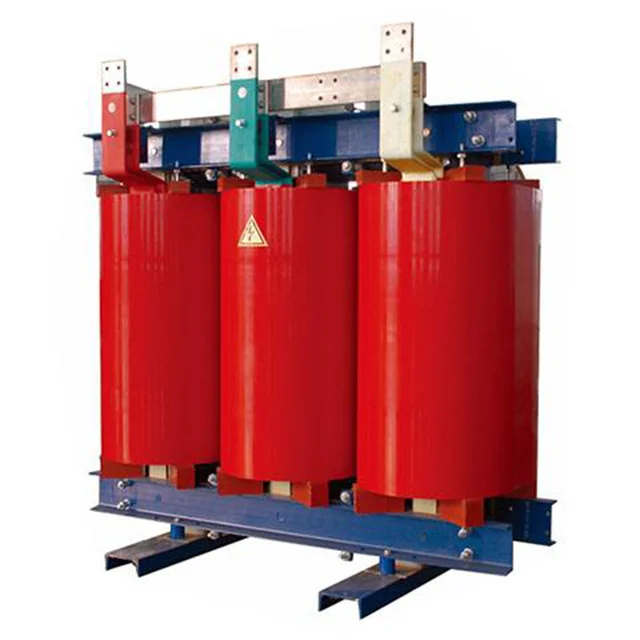

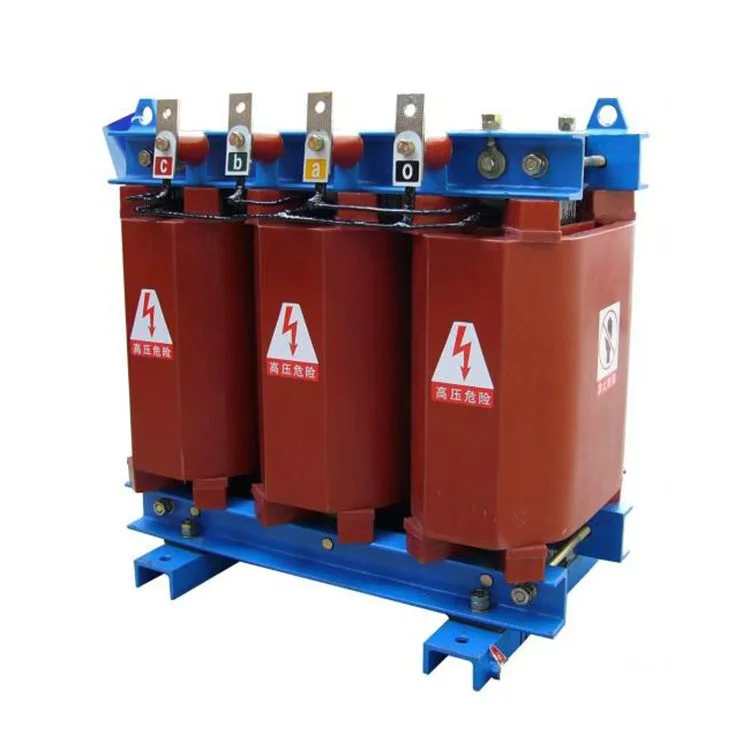

Copper 160 Kva 6 6kv 440v Dry Type Step Down Transformer

Parametre produktu:

Meno	medený 160 kVA 6,6kV 440V suchý transformátor typu step down
Menovitá kapacita	160 kva
Primárne napätie	6,6KV
Sekundárne napätie	0,4/0,415 kV
Izolačný materiál	Liata živica
Vektorová skupina	Dyn11 Yyn0
Strata bez zaťaženia (P0)	Na základe požiadavky zákazníka
Strata zaťaženia (Pk) @ 120 °C	Na základe požiadavky zákazníka
Impedančné napätie (Uk)	6%
Trieda izolácie	TRIEDA F alebo H
Spôsob chladenia	ONAF ONAF
Čiastočný výboj	Menej ako 10ks

meď 160 kVA 6,6 kV 440 V suchý typ zostupného transformátora FAQ

Otázka: Dokáže tento transformátor zvládnuť prevádzku 60 Hz?

A: Áno. Môže byť navrhnutý pre duálnu frekvenciu 50/60 Hz. Informujte nás prosím pri objednávke.

Otázka: Je lepšie medené alebo hliníkové vinutie pre 160 kVA?

Odpoveď: Meď ponúka nižšie straty a menšiu veľkosť, ale vyššie náklady. Hliník je ekonomický. Pre nepretržité cykly vysokého zaťaženia odporúčame meď.

Otázka: Aká je maximálna nadmorská výška pre štandardný dizajn?

A: 1000 m nad morom. Pre vyššie nadmorské výšky (napr. 2 000 m) platí zníženie. Kontaktujte našich inžinierov.

Otázka: Ako dlho trvá dodacia lehota?

A: Štandardná necolná jednotka: 15–20 pracovných dní. S vlastnými kohútikmi / krytom: 25–30 dní.
