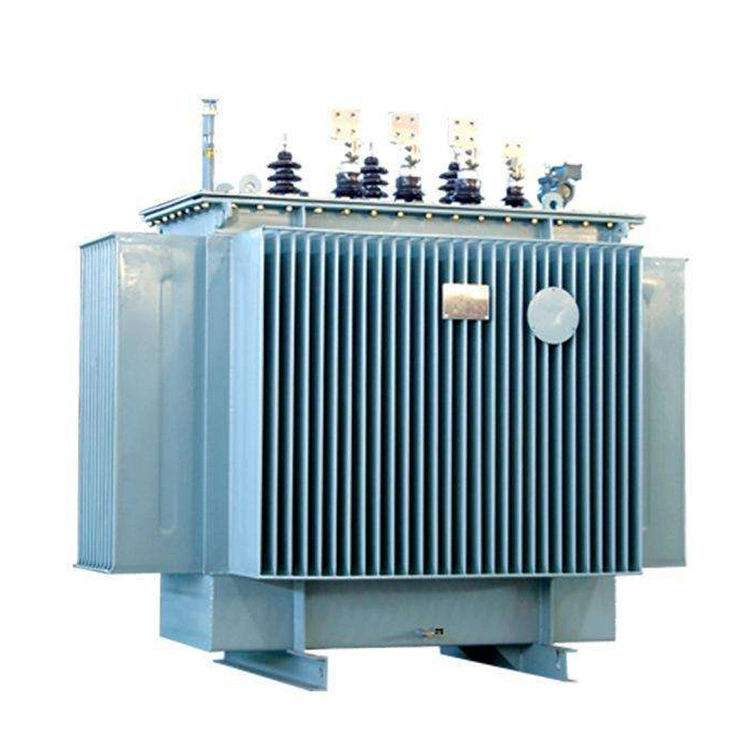

Olejový ponorný transformátor 11kv na 0,4kv 800kva

Wenzhou XiFa Electrical Power Equipment Co., Ltd je nielen spoľahlivým výrobcom na výrobu olejového ponorného transformátora 11 kv až 0,4 kv 800 kva, ale tiež poskytuje služby energetickým spoločnostiam, dodávateľom EPC a priemyselným používateľom s cieľom dosiahnuť spoľahlivé napájanie, znížiť spotrebu energie a zabezpečiť, aby sa projekty uvádzali do prevádzky podľa plánu. Wenzhou XiFa má za cieľ znížiť prevádzkové náklady pri výrobe nízkostratových 11kv až 0,4kv 800kva olejových ponorných transformátorov, medzitým by továreň mohla vyrobiť viac ako 50 kusov 800 kva olejových ponorných transformátorov do 30 dní, aby sa zabezpečilo dokončenie projektu podľa plánu so spoľahlivými dodacími lehotami.

Odoslať dopyt

Popis produktu

Olejový ponorný transformátor 11kv až 0,4kv 800kva je zariadenie na transformáciu energie, ktoré využíva izolačný olej na riadenie prevádzkovej teploty a udržiavanie spoľahlivého výkonu. Aktívne časti 11kv až 0,4kv 800kva transformátora ponoreného do oleja sú umiestnené vo zváranej oceľovej nádrži naplnenej izolačným olejom. Olej slúži ako chladiace médium aj ako elektrické izolačné médium, ktoré umožňuje efektívne a bezpečne odvádzať teplo vznikajúce počas prevádzky. Podľa metód chladenia a kapacitných hodnôt sa olejové transformátory všeobecne klasifikujú na prirodzene chladené olejové transformátory a olejové ponorené transformátory chladené núteným vzduchom, ktoré sa tiež nazývajú ONAN a ONAF.

Hlavné súčasti olejového transformátora:

1. Magnetické jadro

Magnetické jadro poskytuje cestu pre magnetický tok a tvorí centrálnu časť 11 kv až 0,4 kv 800 kv transformátora ponoreného do oleja. Umožňuje prenos elektrickej energie medzi vinutiami prostredníctvom elektromagnetickej indukcie.

2. Vinutia

Vinutia vytvárajú magnetické pole potrebné na transformáciu napätia. Sú vyrobené z vodivých cievok navinutých okolo jadra, ktorých vinutia sú izolované pomocou špeciálnych papierových materiálov a ochranných izolačných vrstiev. Keď sa prevádzkové napätie zvýši, použije sa hrubšia izolácia, aby sa zabezpečila primeraná dielektrická pevnosť a prevádzková bezpečnosť.

3. Nádrž transformátora

V nádrži transformátora sa nachádza jadro a vinutia, ktoré zabezpečujú mechanickú ochranu vnútornej zostavy. Priechodky namontované na nádrži umožňujú pripojenie vinutí k napájaciemu systému pri zachovaní správnej izolácie. Radiátory pripojené k nádrži zväčšujú vonkajší povrch, čo zlepšuje odvod tepla a zlepšuje chladiaci výkon.

4. Izolačný olej

Izolačný olej vypĺňa vnútro nádrže a plní dve základné funkcie. Poskytuje elektrickú izoláciu medzi komponentmi pod napätím a pôsobí ako chladiace médium. Počas prevádzky olej cirkuluje prirodzene alebo cez asistované prietokové cesty okolo vinutia a zostavy jadra. Odvádza teplo z horúcich miest a prenáša sa do nádrže a radiátorov, kde sa uvoľňuje do okolitého prostredia.

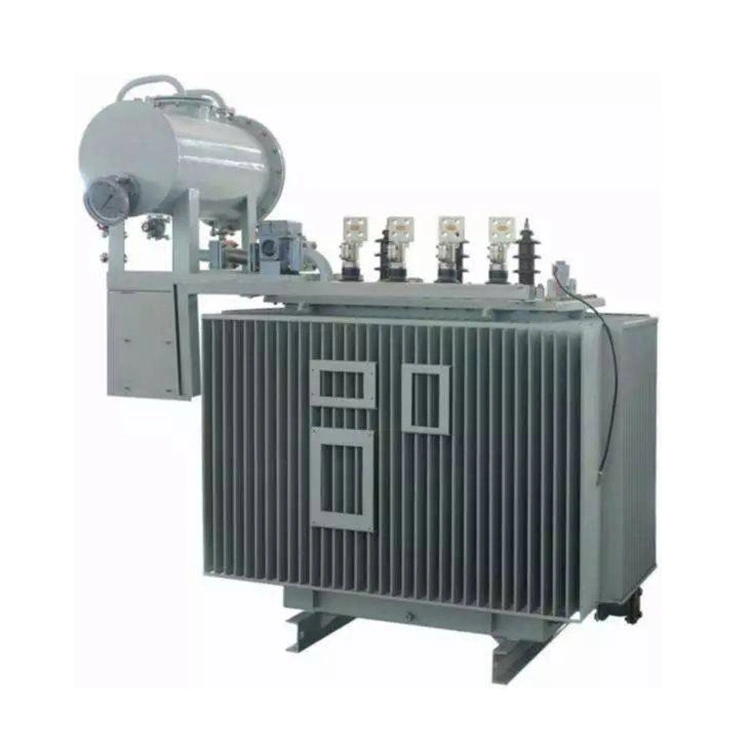

Oil Immersed Transformer 11kv To 0 4kv 800kva

Technická špecifikácia:

Názov produktu		11kv až 0,4kv 800kva olejový transformátor
Menovitá kapacita		800 kVA
Vysoké napätie systému		12 kV
Menovité primárne napätie		11 kV ± 2 × 2,5 %
Menovité sekundárne napätie		400 / 230 V
Klepnite na Changer	Typ	DETC alebo OLTC
	Rozsah	±2×2,5 %, 5 pozícií
Efektívnosť		≥ 99 %
Impedancia		4,5 % s toleranciou ±10 %.
Maximálna teplota		≤50 ℃
Relatívna vlhkosť		95 %

Kľúčové výhody olejových ponorných transformátorov

1. Vynikajúci izolačný výkon

11kv až 0,4kv 800kva olejové ponorné transformátory ponúkajú vynikajúcu elektrickú izoláciu vďaka vysokej dielektrickej pevnosti izolačného oleja. Olej tiež poskytuje účinný odvod tepla. Vďaka tomu sú transformátory s olejovou ponorou vhodné pre vysokonapäťové a vysokovýkonné aplikácie. 11 kv až 0,4 kv 800 kv olejové ponorné transformátory sa široko používajú v sieťach na prenos energie, priemyselných zariadeniach a rozvodniach, kde sa vyžaduje spoľahlivá prevádzka v náročných elektrických podmienkach.

2. Efektívne chladenie a dlhá životnosť

Chladiaca schopnosť izolačného oleja pomáha udržiavať stabilné prevádzkové teploty aj pri vysokom zaťažení. V porovnaní s transformátormi suchého typu umožňuje transformátorom ponoreným do oleja efektívnejšie zvládnuť trvalé preťaženie a prispieva k dlhšej prevádzkovej životnosti. Pri správnej údržbe zostáva mnoho olejových transformátorov v prevádzke dve až tri desaťročia.

3. Nákladovo efektívne riešenie

Pri rovnakom výkone sú transformátory ponorené do oleja vo všeobecnosti ekonomickejšie na výrobu ako transformátory zo živice. Ich nižšie počiatočné investičné náklady z nich robia atraktívnu voľbu pre verejné služby, priemyselné projekty a rozvoj infraštruktúry, ktorí hľadajú rovnováhu medzi výkonom a rozpočtom.

4. Spoľahlivá prevádzka v náročných prostrediach

11 kv až 0,4 kv 800 kv olejové ponorné transformátory sú navrhnuté tak, aby spoľahlivo fungovali v náročných prevádzkových podmienkach, ktoré zahŕňajú oblasti s vysokou okolitou teplotou a prašné prostredie. Ich robustná konštrukcia a silná odolnosť voči vonkajším poruchám pomáhajú zabezpečiť stabilnú a spoľahlivú distribúciu energie v náročných prostrediach.
