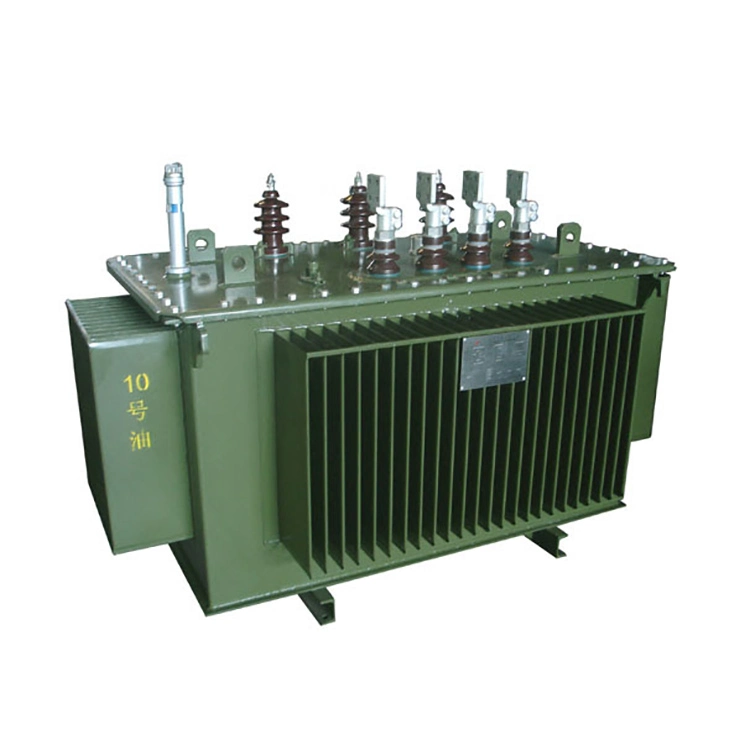

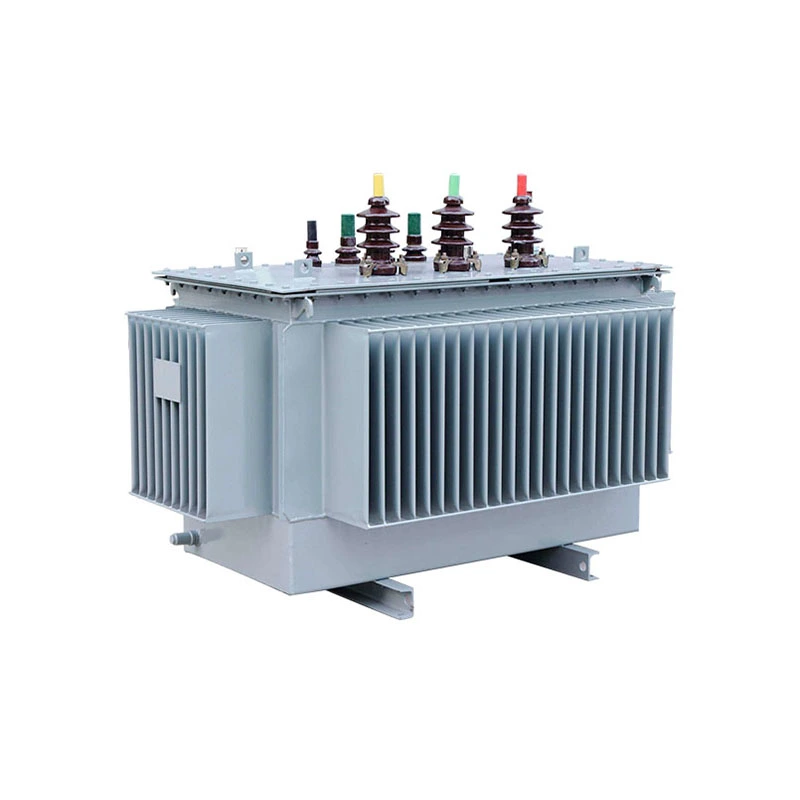

Transformátor z amorfnej zliatiny SH15 160 Kva

Vlastnosti:

1.Amorfná zliatina je nový typ energeticky úsporného jadrového materiálu vyrobeného rýchlym procesom kalenia. Jeho kovové atómy sú usporiadané v neusporiadanom amorfnom stave, odlišnom od kryštalickej štruktúry tradičnej kremíkovej ocele. Procesy magnetizácie a demagnetizácie sú citlivejšie a strata magnetickej hysterézie je výrazne znížená. Hrúbka jadra tohto transformátora z amorfnej zliatiny SH15 160 kva je iba 0,025 mm, čo je menej ako jedna desatina hrúbky bežných plechov z kremíkovej ocele. Tiež strata magnetického obvodu je extrémne nízka. Na úrovni materiálu tento transformátor dosahuje úsporu energie a zníženie spotreby .

2. Transformátor z amorfnej zliatiny SH15 160 kva využíva vynikajúce vlastnosti jadier z amorfnej zliatiny, ktoré sa vyznačujú vysokou hustotou saturačného magnetického toku, ultra nízkymi stratami, nízkym budiacim prúdom a vynikajúcou teplotnou stabilitou. V porovnaní s tradičnými transformátormi z kremíkovej ocele s rovnakou kapacitou sa strata pri zaťažení transformátora z amorfnej zliatiny zníži o viac ako 70 % a prúd naprázdno je iba 0,7 %. Dokáže efektívne znížiť neefektívnu spotrebu energie pri prevádzke elektrickej siete naprázdno a pri nízkej záťaži a je vhodný pre dlhodobé prevádzkové charakteristiky distribučných transformátorov pri nízkej záťaži. Zároveň má silnú odolnosť voči poveternostným vplyvom a stabilne funguje v rozsahu od -30 ℃ do 40 ℃.

3. Transformátor z amorfnej zliatiny SH15 160 kva využíva vyspelú trojfázovú päťstĺpcovú integrovanú štruktúru uzavretého jadra, čím sa zbavuje tradičného dizajnu spojovacieho jadra, čím sa eliminujú dodatočné straty a prevádzkový hluk spôsobený spojovacími medzerami. Jadro je upevnené vysoko pevným formovacím rámom s kompaktnou a stabilnou konštrukciou, ktorá môže účinne zabrániť prírastkovej strate spôsobenej dlhodobými vibráciami a uvoľnením. Vinutia vysokého a nízkeho napätia majú pravidelnú obdĺžnikovú hustú štruktúru vinutia s rovnomernou silou a silnou stabilitou v kombinácii so 4,0 % štandardnou skratovou impedanciou, ktorá má vynikajúcu odolnosť proti skratu a prevádzkovú bezpečnosť a spoľahlivosť.

4. Transformátor z amorfnej zliatiny využíva úplne utesnenú štruktúru olejovej nádrže z vlnitej lepenky bez potreby skladovacej nádrže. Použitím vlnitých dosiek na adaptívnu kompenzáciu tepelnej rozťažnosti a kontrakcie izolačného oleja môže izolovať vzduch a vlhkosť, oddialiť starnutie izolácie, zabrániť znehodnoteniu oleja, dosiahnuť dlhodobú bezúdržbovú prevádzku a výrazne znížiť neskoršie náklady na prevádzku a údržbu.

Technický parameter:

Špeciálne opatrenia pre transformátor z amorfnej zliatiny SH15 160 kva：

1. Zaobchádzajte opatrne, vyhnite sa nárazom: Počas údržby prísne zakážte kolíziu alebo nárazom amorfného zliatinového jadra s tvrdými predmetmi, pretože je mimoriadne citlivé na mechanické namáhanie a môže viesť k výraznému zvýšeniu strát.

2. Dávajte pozor na zmeny hluku: Počúvajte zvuky počas prevádzky. Ak sa hluk náhle zvýši alebo sa vyskytnú abnormálne zvuky, okamžite zastavte transformátor z amorfnej zliatiny SH15 160 kva a skontrolujte, či upínacia sila železného jadra zlyhala.

3. Vyhnite sa zbytočnej demontáži: Transformátory z amorfnej zliatiny SH15 160 kva by sa nemali podrobovať rutinným kontrolám pri demontáži. Ak je potrebná demontáž, musí byť vykonaná striktne do 8 hodín (vlhkosť < 65 %) alebo 4 hodín (vlhkosť < 75 %) expozičného času tela transformátora a vopred kontaktujte výrobcu, aby nedošlo k poškodeniu konštrukcie jadra.

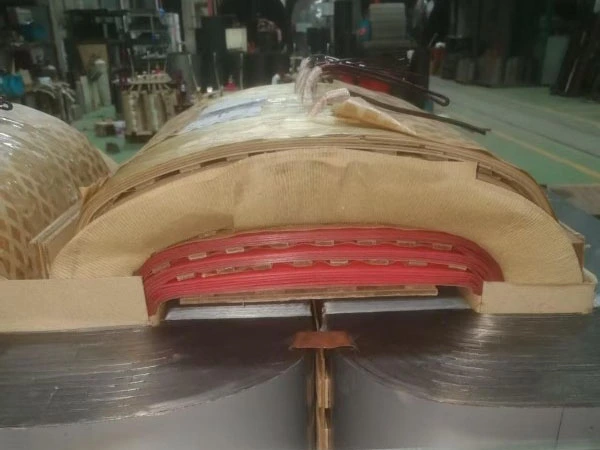

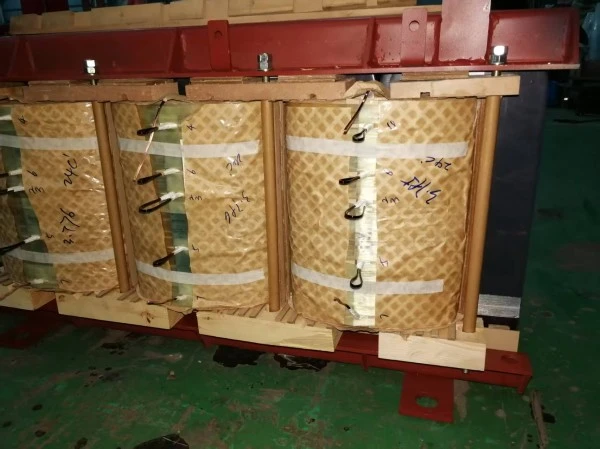

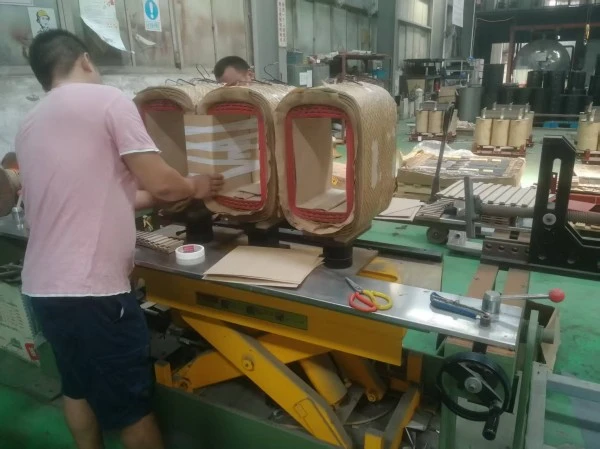

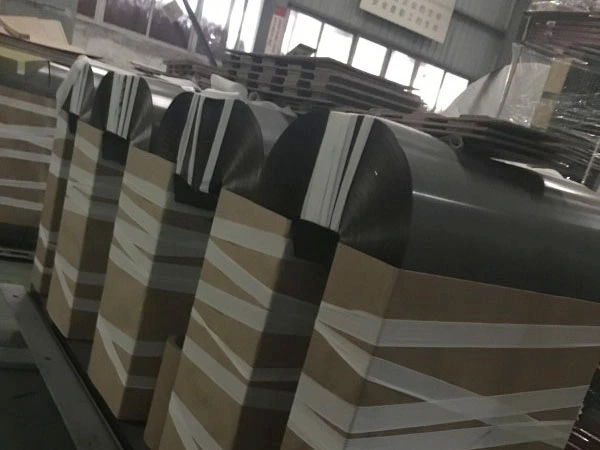

Transformátor amorfnej zliatiny v spracovaní

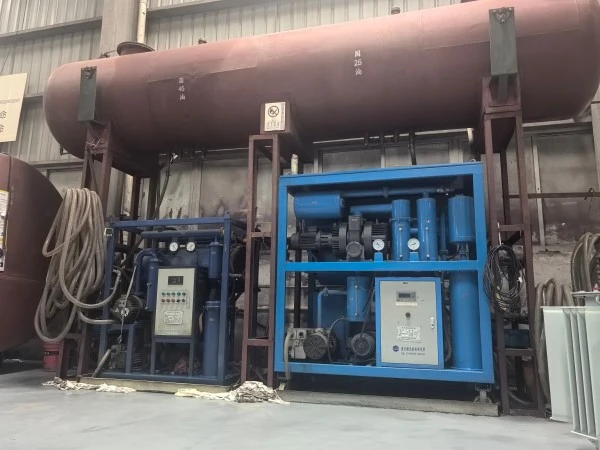

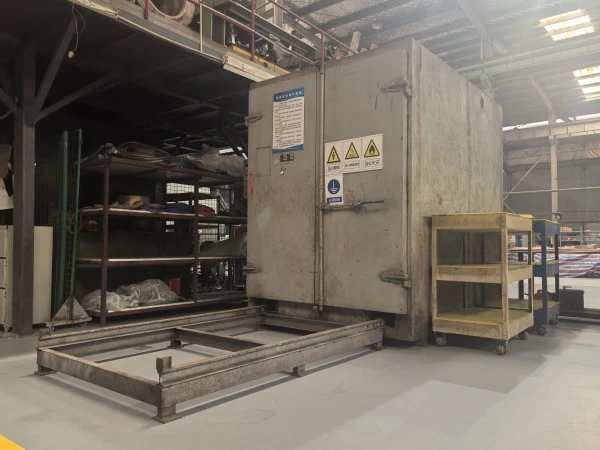

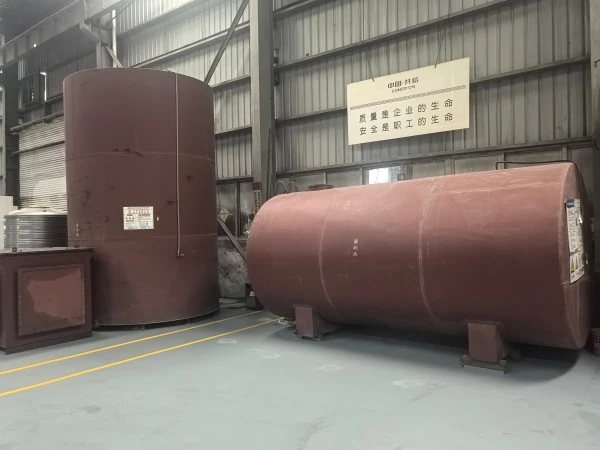

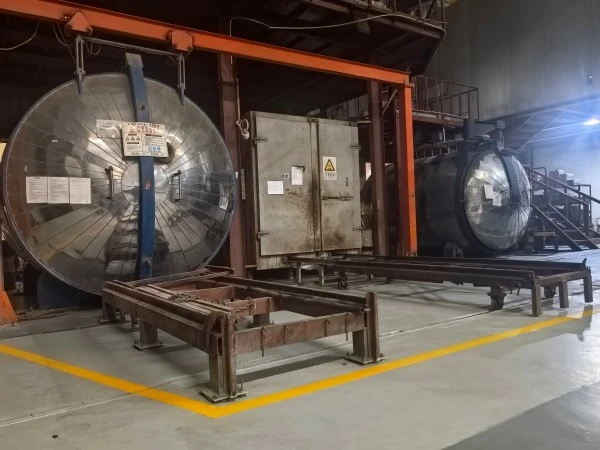

Vybavenie

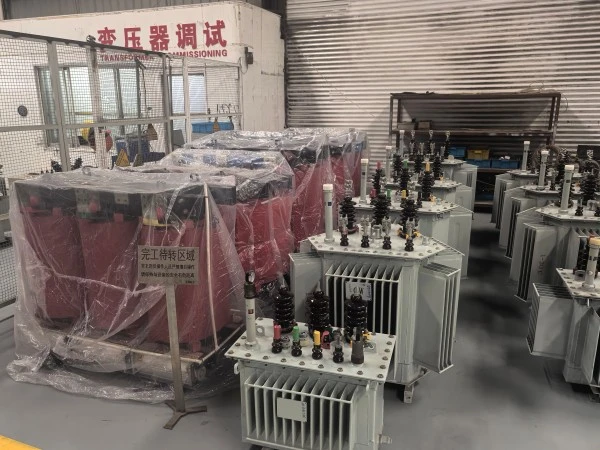

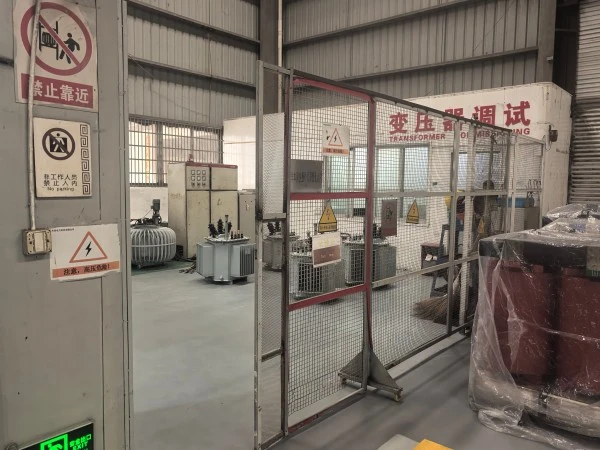

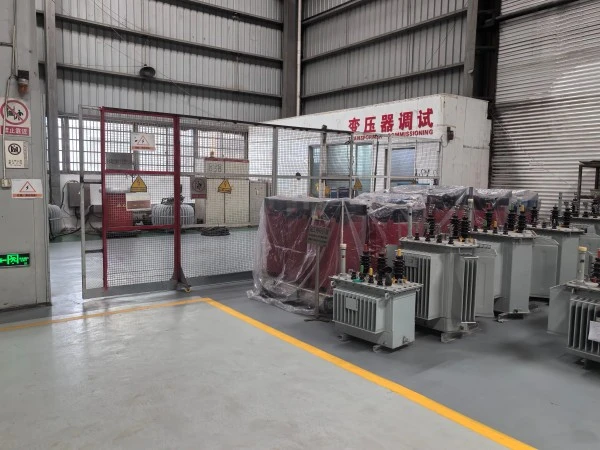

Testovacie centrum

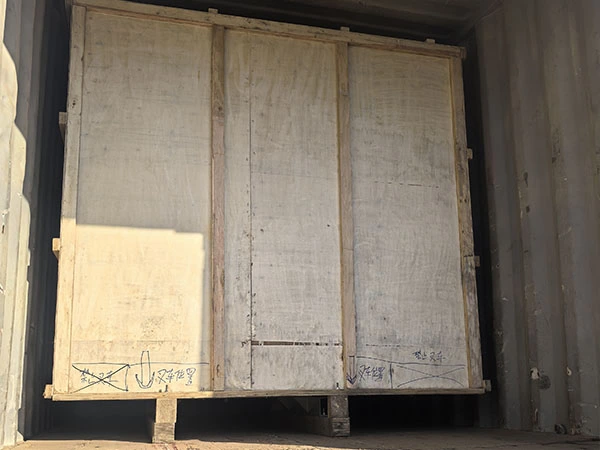

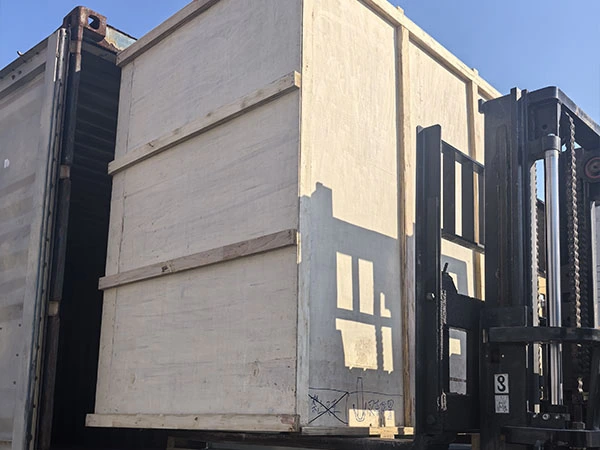

Transformátor v preprave
