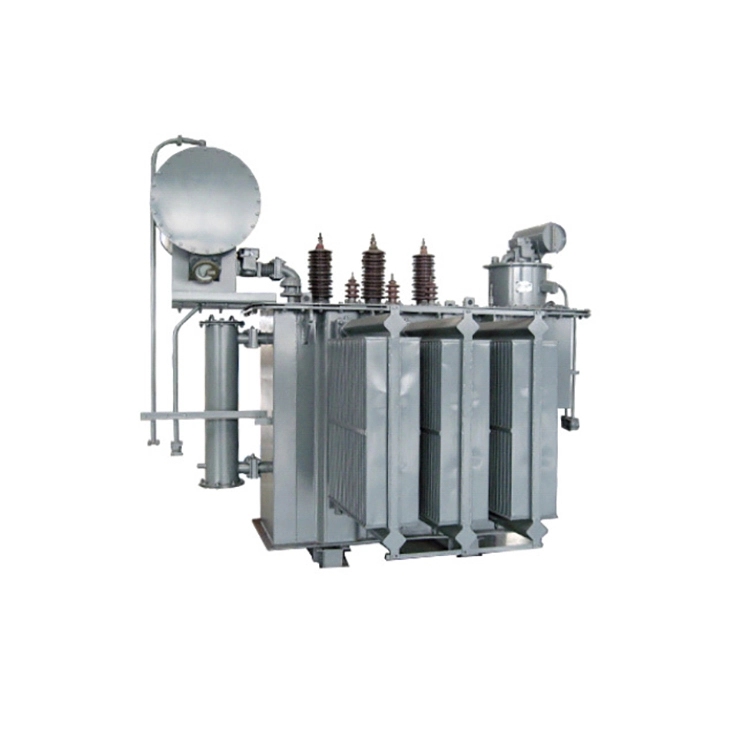

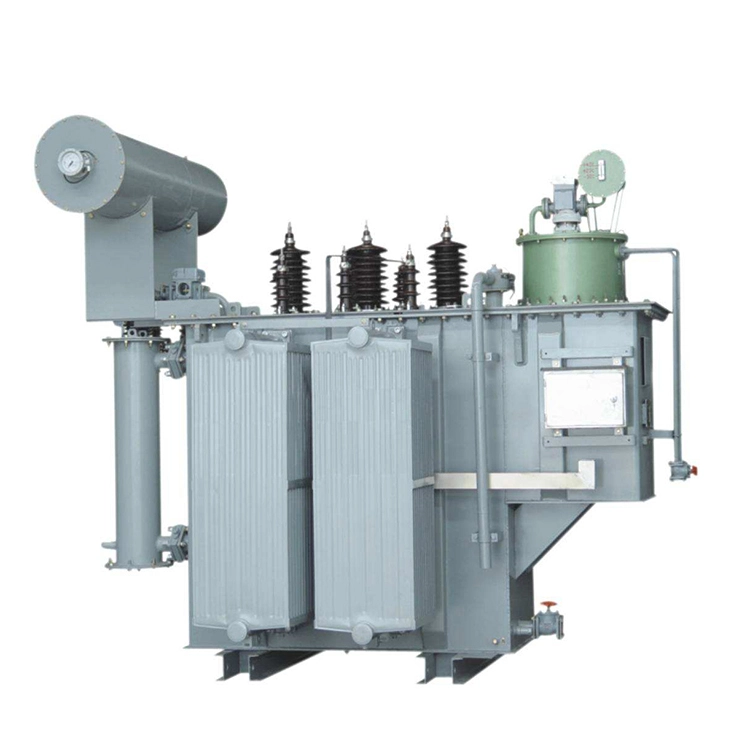

3-fázový 35kv 5000kva Oltc Power Transformer

3-fázový 35kv 5000kva oltc výkonový transformátor, vybavený energeticky úsporným dizajnom, obsahuje jadro z kremíkového plechu s vysokou priepustnosťou a vysokonapäťové a nízkonapäťové vinutia z čistej medi. Jeho izolačné usporiadanie je štandardizované, okruh chladiaceho oleja je bez prekážok a má vysokú mechanickú pevnosť a silnú ochranu proti skratu.

3-fázový 35kv 5000kva oltc napájací transformátor je vybavený interným prepínačom OLTC na záťaži, ktorý umožňuje nastavenie napätia pri zapnutej záťaži, s rozsahom nastavenia napätia ±8×1,25 %. Celá jednotka má úplne utesnenú štruktúru ponorenú do oleja, vybavená kompletným meraním vnútornej teploty a zariadeniami na ochranu plynu.

3-fázový 35kv 5000kva oltc napájací transformátor má nízke prevádzkové straty, malý nárast teploty, stabilný výkon a je vhodný do vonkajších podmienok. Je široko používaný v 35kV rozvodniach, priemyselných podnikoch a nových energetických elektrárňach, ktoré spoľahlivo zabezpečujú stabilný prenos sieťového napätia.

Technický parameter:

Výhody:

1. Vnútorná štruktúra 3-fázového 35kv 5000kva oltc výkonového transformátora je kompaktná a prehľadná s nízkymi stratami a spotrebou energie, vďaka čomu je účinný a energiu šetriaci transformátor.

2. Vstavaný mechanizmus OLTC je stabilný a spoľahlivý, umožňuje stabilné napätie bez výpadku napájania a má silnú kontinuitu napájania.

3. Čistá medená kombinácia vinutí a vysokokvalitného železného jadra s nízkou tvorbou vnútorného tepla a vysokou kapacitou prevádzky pri preťažení.

4. Plne uzavretý dizajn vnútornej ochrany zaisťuje, že 3-fázový 35kv 5000kva oltc napájací prevod pre mňa nevyžaduje častú údržbu a môže stabilne fungovať po dlhú dobu vo vonkajších aj drsných podmienkach prostredia.

5. Konfigurácia vnútornej izolácie spĺňa štandardy s nízkym čiastočným výbojom, vysokým výdržným napätím a bezpečnou prevádzkou pri vysokom napätí bez akýchkoľvek skrytých nebezpečenstiev.

Otázka: Mohli by ste, prosím, upresniť princíp štruktúry a prevádzkové výhody systému OLTC?

A:3-fázový 35kv 5000kva oltc napájací transformátor je vybavený vysoko výkonným vstavaným zariadením OLTC na prepínanie odbočiek pri zaťažení. Rozsah nastavenia napätia pokrýva ±8 × 1,25 % s celkovo nezávislou konštrukciou delenej konštrukcie s uzavretou olejovou komorou. Mechanizmus prepínania nastavenia napätia je vybavený profesionálnym komponentom rýchleho zhášania oblúka.

3-fázový 35kv 5000kva oltc napájací transformátor môže dokončiť nastavenie prepínania úrovne napätia pri prevádzke pri plnom zaťažení bez prerušenia alebo vypnutia napájania, čím sa účinne zabráni stratám pri prerušení napájania spôsobeným úpravou napätia pri vypnutí. Môže byť ovládaný elektricky lokálne alebo môže byť kompatibilný s diaľkovým automatickým riadiacim systémom regulácie napätia.

Okrem toho dokáže presne korigovať výstupné napätie na strane nízkeho napätia podľa kolísania napätia na vstupnom konci elektrickej siete, rieši problémy s napájaním, ako je pokles napätia v sieti a nadmerná odchýlka napätia v rozvodnej sieti počas špičiek a mimo špičky, čím sa výrazne zlepšuje kvalita napájania koncových elektrických zariadení.
