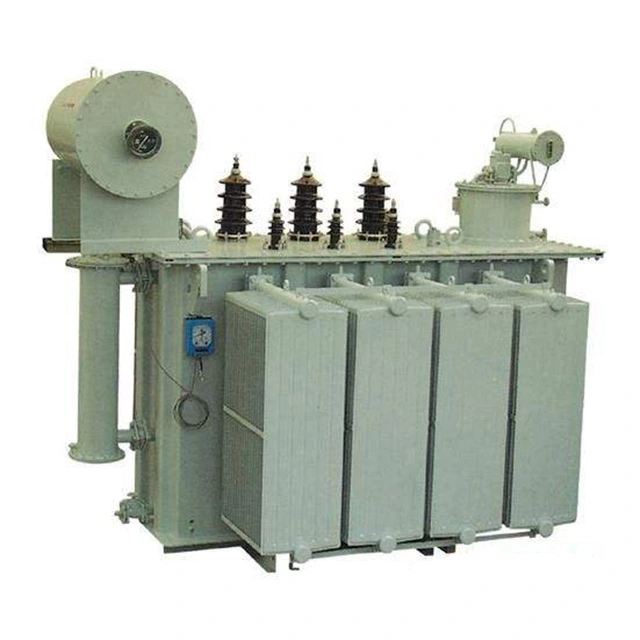

Vonkajší výkonový transformátor 10 Mva 33 až 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co, Ltd je spoločnosť, ktorá môže dodávať transformátory do celého sveta. Exteriérový výkonový transformátor 10 mva 33 až 6,6 kv ponúka efektívny a spoľahlivý prenos a distribúciu elektriny. Vďaka svojmu bezpečnému a spoľahlivému výkonu, jednoduchej inštalácii a prevádzke a vlastnosti nevyžaduje žiadnu náročnú údržbu. Je to ideálna voľba pre podniky a bane, ktoré vyžadujú spoľahlivé a stabilné napájanie. Konštrukcia tohto vonkajšieho výkonového transformátora 10 mva 33 až 6,6 kv je vhodná do vysokých teplôt a extrémnych poveternostných podmienok, zaisťuje stabilné napájanie aj v náročných podmienkach.

Odoslať dopyt

Popis produktu

Vonkajší výkonový transformátor 10 mva 33 až 6,6 kv s kapacitou 10 mva a rozsahom napätia 33 až 6,6 kv je typ vonkajšieho výkonového transformátora. Jeho menovité napätie je 10 mva, s vysokonapäťovou stranou 33 kv a nízkonapäťovou stranou 6,6 kv. Ide o bežné stredne veľké transformátorové zariadenie pre priemyselné a ťažobné podniky, ako aj priemyselné parky a plne vyhovuje normám IEC. Vonkajší výkonový transformátor 10 mva 33 až 6,6 kv uzatvára hlavne vinutia, železné jadro a izolačný olej z troch častí.

Vinutia sú elektrickou časťou transformátora. Vo všeobecnosti sa vyrába navíjaním izolovaného plochého medeného drôtu alebo okrúhleho medeného drôtu na navíjaciu formu. Vinutia sú inštalované na stĺpe železného jadra vonkajšieho výkonového transformátora 10 mva 33 až 6,6 kv. Nízkonapäťové vinutia sú na vnútornej vrstve a vysokonapäťové vinutia sú inštalované mimo vinutia nízkeho napätia. Medzi nízkonapäťovými vinutiami a železným jadrom a medzi vysokonapäťovými a nízkonapäťovými vinutiami sa používajú izolačné materiály na výrobu objímok na ich oddelenie, aby sa dosiahla izolácia.

Železné jadro je hlavnou magnetickou dráhou časti vonkajšieho výkonového transformátora 10 mva 33 až 6,6 kv. Zvyčajne sa vyrába stohovaním silikónových oceľových plechov valcovaných za tepla alebo za studena s hrúbkou 0,35 alebo 0,5 mm a potiahnutých izolačnou farbou. Železné jadro je rozdelené na dve časti: stĺp železného jadra a strmeň. Stĺp železného jadra je vybavený vinutím a strmeň sa používa na uzavretie magnetického obvodu. Medzi základné formy štruktúry železného jadra patrí typ srdca a typ plášťa.

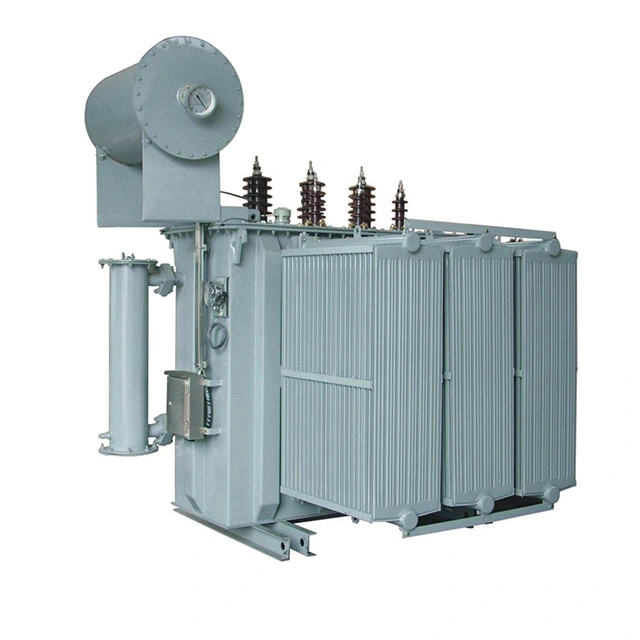

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Technický parameter:

Názov produktu	vonkajší výkonový transformátor 10 mva 33 až 6,6 kv
Fázový systém	3 fáza
Primárne menovité napätie	33 kV
Sekundárne menovité napätie	6,6 kV
Vektorová skupina	Dyn11
Typ chladenia	ONAN / ONAF
Materiál navíjania	Meď
Impedancia skratu	8%
Strata bez zaťaženia	≤ 10 kW
Strata zaťaženia	≤ 52 kW
Typ inštalácie	Vonkajšia montáž na podlahu
Executive Standard	IEC 60076

Aké sú rôzne spôsoby inštalácie vonkajšieho výkonového transformátora 10 mva 33 až 6,6 kv?

V energetike inštalácia vonkajších transformátorov pozostáva hlavne z dvoch foriem: inštalácie na stĺp a inštalácie na zemi. Bez ohľadu na zvolenú metódu je bezpečnosť vždy na prvom mieste. Na najvýraznejšom mieste okolo transformátora musí byť vyvesená nápadná výstražná tabuľa, ktorá bude okoloidúcim pripomínať, aby sa nepribližovali.

V prípade vonkajšieho výkonového transformátora 10 mva 33 až 6,6 kv inštalovaného na zemi je potrebné okolo neho pridať ochranné oplotenie s výškou najmenej 1,7 metra a medzi plotom a plošinou transformátora by mal byť dostatočný bezpečný prevádzkový priestor.

Pri inštalácii na stožiare alebo veže sa vyžaduje, aby všetky vysokonapäťové a nízkonapäťové vedenia používali izolované vodiče a nízkonapäťová časť môže používať aj holé prípojnice. Všetky použité železné časti musia byť pozinkované, aby sa zabránilo hrdzi a korózii.

Ak sa inštalácia vykonáva na zemi, výška základne je zvyčajne nastavená na približne 500 mm. Tento základ je zvyčajne postavený z tehál alebo liateho betónu a potom sa povrch vyhladí cementovou maltou v pomere 1:2. Na povrch je potrebné položiť plochú oceľ alebo kanálovú oceľ, ktorá bude slúžiť ako pojazdová dráha pre transformátor.

Počas inštalácie je nevyhnutné zabezpečiť, aby bola koľaj rovná a aby sa rozchod koľaje dokonale zhodoval s rozchodom kolesa transformátora, aby sa zabezpečila stabilná prevádzka.
