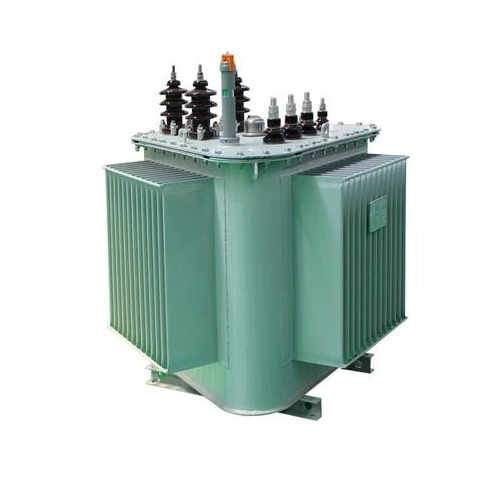

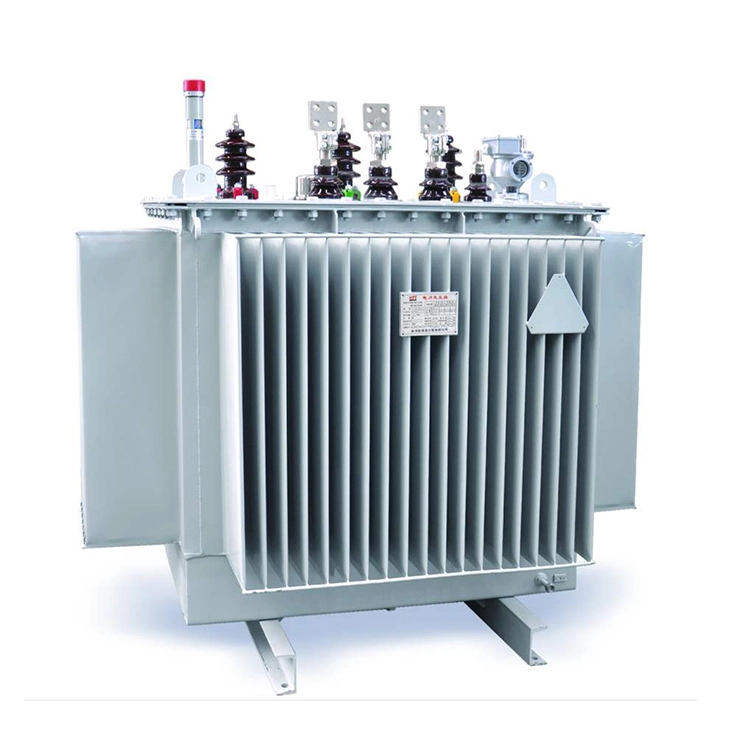

Výkonový transformátor 200kva po 15kv na 0,4kv

výkonový transformátor 200 kva x 15 kv až 0,4 kv je typ výkonového transformátora s menovitou kapacitou 200 kva, vstupným napätím 15 kv a výstupným napätím 0,4 kv.

Naša spoločnosť používa orientovanú kremíkovú oceľ s vysokou magnetickou vodivosťou, ktorá sa ďalej spracováva na vysokokvalitné plechy z kremíkovej ocele valcované za studena a potom sa stohujú. Pomocou fólie na navíjanie cievok a nových izolačných materiálov a procesov sa výkonový transformátor 200kva x 15kv až 0,4kv vyznačuje vysokou teplotnou odolnosťou, odolnosťou proti nárazom a úplne utesnenou štruktúrou.

Konštrukcia plne utesnenej konštrukcie zaisťuje stabilnú kvalitu transformátorového oleja, predlžuje cyklus údržby a zároveň je celková olejová nádrž zložená z chladičov typu vlnitého plechu vyrobená fosfátovaním a viacvrstvovým antikoróznym striekaním, ktoré má vynikajúcu odolnosť voči poveternostným vplyvom.

Skupina pripojenia výkonového transformátora 200kva x 15kv až 0,4kv je Dyn11, čo znižuje vplyv harmonických na elektrickú sieť a zlepšuje kvalitu napájania.

Technický parameter:

Otázka: Aké kontrolné položky by mal podstúpiť napájací transformátor 200kva od 15kv do 0,4kv pred opustením továrne?

Odpoveď: Na zabezpečenie stabilnej a efektívnej prevádzky transformátora sa pred jeho výrobou vykoná séria testov na transformátore. Pri teste jednosmerného odporu zmerajte jednosmerný odpor trojfázových vinutí vysokého a nízkeho napätia, skontrolujte trojfázové vyváženie a odstráňte problémy s prerušenými vodičmi a zlým spájkovaním. Pre test pomeru napätia zmerajte skutočný pomer 15 kV/0,4 kV, potvrďte presnosť polohy odbočky a v počte závitov nie je žiadna chyba. Na test izolačného odporu použite multifunkčný merač na meranie izolácie medzi vysokým a nízkym napätím a medzi vysokým a nízkym napätím a zemou a zistite, či je izolácia kvalifikovaná. Skúška výdržného napätia napájacej frekvencie prechádza skúškou výdržného napätia medzi vysokým a nízkym napätím k zemi, medzi nízkym napätím k zemi a medzi vysokým a nízkym napätím, aby sa posúdila pevnosť izolácie atď.

Otázka: Prečo je potrebné vykonať test impulzného uzavretia na novo inštalovaných alebo pretiahnutých výkonových transformátoroch 200kva x 15kv až 0,4kv pred ich uvedením do prevádzky?

Odpoveď: Odstránenie bezzáťažových transformátorov v elektrickej sieti spôsobí prevádzkové prepätie. V systéme uzemnenia malého prúdu môže amplitúda tohto prepätia dosiahnuť 3 až 4-násobok menovitého fázového napätia; vo veľkom uzemňovacom systéme môže amplitúda prevádzkového prepätia dosiahnuť aj trojnásobok menovitého fázového napätia. Preto, aby sa otestovalo, či izolácia transformátora odolá menovitému napätiu a prevádzkovému prepätiu počas prevádzky, malo by sa pred uvedením výkonových transformátorov 200 kva x 15 kv do 0,4 kv vykonať niekoľko skúšok impulzného zapínania.

Navyše pri uvedení transformátora naprázdno do prevádzky sa vytvorí budiaci nárazový prúd s hodnotou, ktorá môže dosiahnuť 6 až 8-násobok menovitého prúdu. Keďže rázový budiaci prúd vygeneruje veľkú elektrodynamickú silu, vykonanie testu zatvárania impulzov je tiež účinným opatrením na zváženie mechanickej pevnosti výkonových transformátorov 200 kva x 15 kv až 0,4 kv a či nepracuje reléová ochrana.
