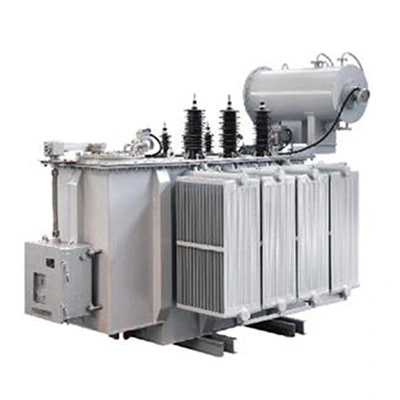

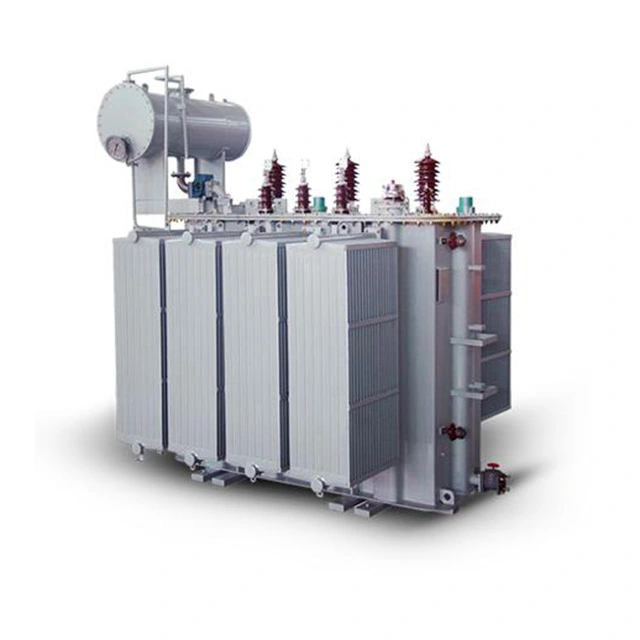

Transformátor elektrickej energie S9 12,5 mva 33kv

Transformátor elektrickej energie s9 12,5 mva 33kv využíva úplne utesnenú štruktúru ponorenú do oleja. Jadro je vyrobené z vysoko priepustných za studena valcovaných plechov z orientovanej kremíkovej ocele a na efektívne zníženie hysteréznych strát a prúdu bez záťaže sa používa postupná laminácia. Vinutia sú navinuté z vysokopevných bezkyslíkových medených drôtov s vysokou úrovňou izolácie, vysokou prúdovou kapacitou a vynikajúcou výkonnosťou pri znášaní krátkodobých preťažení a impulzných zaťažení. Celý transformátor elektrickej energie s9 12,5mva 33kv je navrhnutý s integrovanou konštrukciou olejovej nádrže, ktorá má dobrý tesniaci výkon, účinne zabraňuje navlhnutiu a oxidácii izolačného oleja, odďaľuje starnutie zariadenia a výrazne predlžuje jeho životnosť.

Transformátor s9 12,5 mva 33 kv, vybavený štruktúrou regulácie napätia bez budenia, s rozsahom odbočky ±2 × 2,5 %, dokáže upraviť výstupné napätie vo vypnutom stave podľa kolísania sieťového napätia, čím spĺňa požiadavky na prispôsobenie napätia rôznym pracovným podmienkam. Štandardná skupina pripojení je Dyn11, ktorá má dobrú schopnosť potlačiť prúd nulovej sekvencie a dokáže účinne znížiť skreslenie napätia spôsobené nevyváženým trojfázovým zaťažením, čím sa zlepší kvalita napájania.

Technický parameter:

Hlavné výhody:

1. Úspora energie a zníženie spotreby: Základnou optimalizáciou transformátora elektrickej energie s9 12,5 mva 33 kV je nízkostratový dizajn, ktorý výrazne znižuje straty pri nulovom zaťažení a pri zaťažení. Dlhodobá prevádzka môže efektívne znížiť straty spotreby energie v elektrickej sieti a znížiť prevádzkové náklady používateľov na elektrickú energiu, čím sa splní požiadavky na úsporu priemyselnej energie a zníženie strát v elektrickej sieti.

2. Stabilná a spoľahlivá prevádzka: Vinutia medeného jadra v kombinácii so železnými jadrami s vysokou priepustnosťou majú za následok nízky nárast teploty a rovnomerné rozloženie tepla. Majú silnú odolnosť proti preťaženiu a skratu, čo umožňuje dlhodobú nepretržitú prevádzku pri plnom zaťažení s nízkou mierou zlyhania, vďaka čomu sú vhodné pre scenáre neprerušovaného napájania.

3. Silná prispôsobivosť: Elektrický výkonový transformátor s9 12,5 mva 33 kv podporuje režimy samochladenia aj núteného chladenia vzduchom a možno ho prispôsobiť rôznym inštalačným prostrediam, ako sú vonkajšie prostredie, vnútorné rozvodne a priemyselné a ťažobné závody. Rozsah regulácie napätia sa môže prispôsobiť kolísaniu napätia vo väčšine regionálnych energetických sietí.

4. Pohodlná prevádzka a údržba: Plne utesnená konštrukcia eliminuje potrebu častých výmen oleja. Každodenná prevádzka a údržba si vyžadujú iba rutinné kontroly teploty oleja, hladiny oleja a stavu pripojenia, čo má za následok nízke náklady na údržbu a dlhé intervaly údržby.
