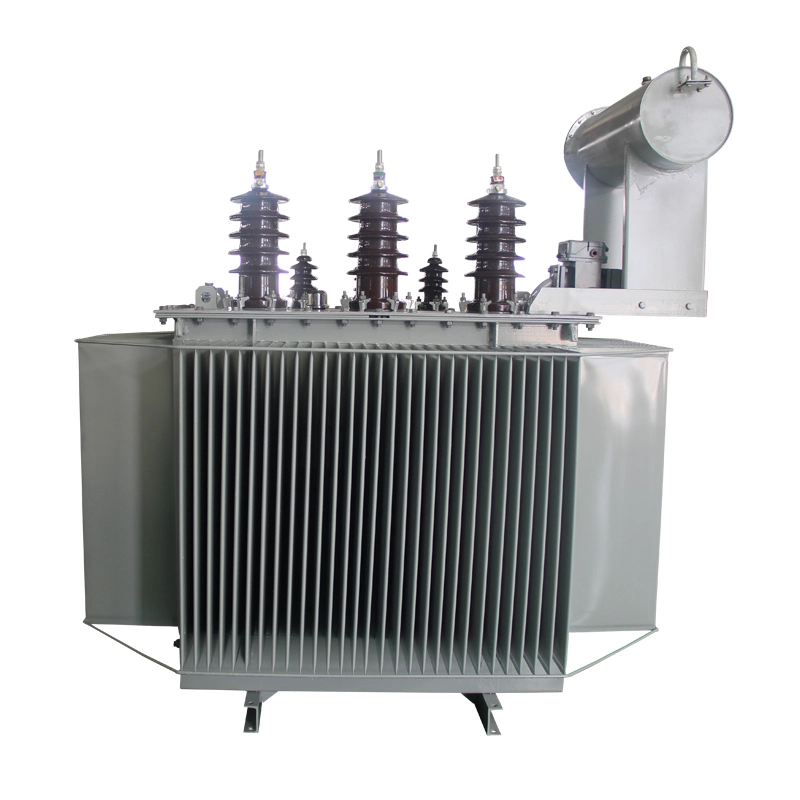

Trojfázový S11 35kv 1000kva na záťažovom výkonovom transformátore

Trojfázový výkonový transformátor s11 35kv 1000kva je druh energeticky úsporného distribučného zariadenia navrhnutého a vyrobeného spoločnosťou Wenzhou Xifa Electric Power Equipment Co., Ltd. v prísnom súlade s národnými normami GB/T 6451 a GB 1094. Tento produkt je navrhnutý a vyrobený pomocou pokročilých technológií. Trojfázový výkonový transformátor s11 35kv 1000kva na záťaži charakterizuje primeranú štruktúru, stabilný výkon, spoľahlivú prevádzku a pozoruhodné účinky na úsporu energie. Široko používaný v mestských a vidieckych priemyselných a poľnohospodárskych energetických sieťach, banských podnikoch a malých a stredných rozvodniach.

Odoslať dopyt

Popis produktu

Trojfázový napájací transformátor s11 35kv 1000kva na záťaži je v súlade s normami IEC a GB. Tento produkt má rozsah regulácie napätia bez záťaže 35±3*2,5% kV a 38,5±3*2,5% kV. Dá sa nastaviť ručne, elektricky alebo automaticky v rozsahu regulácie napätia pomocou regulačného spínača napätia naprázdno na primárnej strane, aby sa zabezpečila stabilita výstupného napätia. Pre transformátory nad 6300 kVA na úrovni 35 kV použitie skladaných doskových olejových nádrží výrazne zvyšuje mechanickú pevnosť olejovej nádrže, znižuje zvary, zlepšuje kvalitu vzhľadu transformátora a má dobré ekonomické výhody.

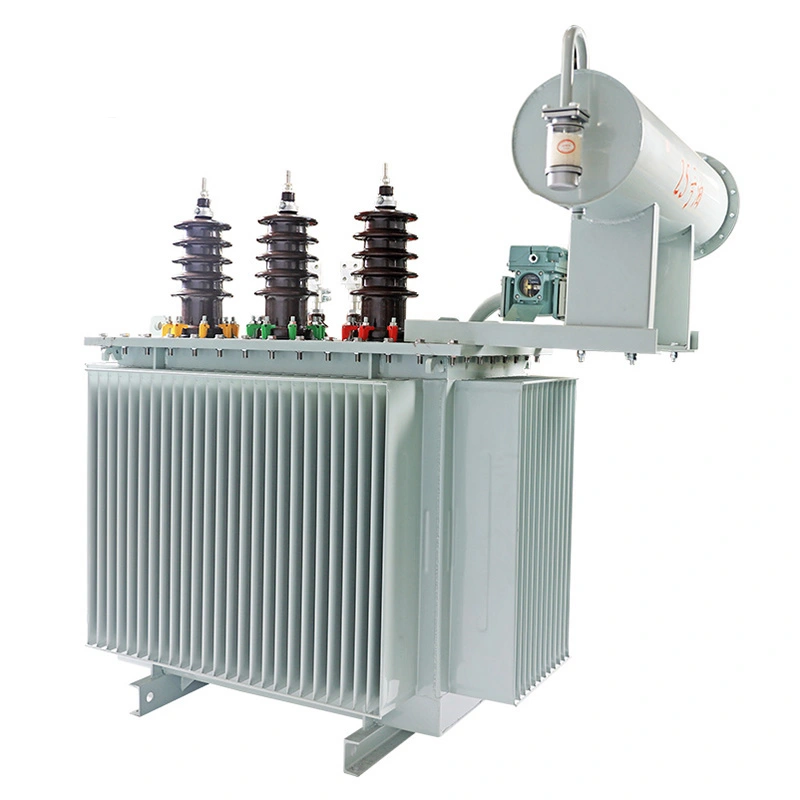

Three Phase S11 35kv 1000kva On Load Power Transformer

Technický parameter:

Názov produktu	Trojfázový s11 35kv 1000kva na záťažovom výkonovom transformátore
Menovitá kapacita	1000 kVA
Menovité napätie (strana HV)	35 kV / 38,5 kV
Menovité napätie (strana LV)	0,4 kV (400 V) / 6,3 kV / 10,5 kV (prispôsobiteľné)
Vektorová skupina	Yd11 (HV Star / LV Delta, odporúčané) Yyn0 (voliteľné pre 400 V LV)
Menovitá frekvencia	50 Hz
Strata bez zaťaženia	≤1,15 kW (na GB/T 6451)
Strata zaťaženia (pri 75 ℃)	≤11,46 – 11,54 kW
Prúd naprázdno	≤0,9 % – 1,8 % (štandardná hodnota ≤0,9 %)
Skratová impedancia	6,5 % (štandardná hodnota)
Trieda izolácie	Trieda A (ponorené v oleji)
Spôsob chladenia	ONAN (Oil Natural Air Natural / Samochladenie)
Stupeň ochrany	IP20, IP23 (voliteľné vonkajšie puzdro)

Vlastnosti:

1. Spotreba energie je nízka a efekt úspory energie je pozoruhodný. Výrazne sa znížila strata bez záťaže, ktorá je v priemere asi o 25 % nižšia ako pri národnom štandarde GB/T6451.

2. Jadro je vyrobené z vysokokvalitných za studena valcovaných silikónových oceľových plechov. Pokročilá domáca línia priečneho rezu zaisťuje, že otrepy sú menšie ako 0,02 mm. Celý proces má plné skosené spoje, žiadne dierovanie a žiadne prekrývanie strmeňov. Jadrové stĺpy sú naskladané a spojené dohromady, čím vytvárajú kompaktný, plochý a pevný celok. To účinne znižuje stratu bez zaťaženia, prúd bez zaťaženia a hluk transformátora.

3. Trojfázové cievky výkonového transformátora s11 35kv 1000kva na záťaži sú vyrobené z vysoko čistej bezkyslíkatej medi, ktorá účinne znižuje straty medi. Rohy podložiek cievky a nosných tyčí sú zaoblené, výsledkom čoho je rovnomerné elektrické pole a zvýšená spoľahlivosť. Vnútorná podpora vinutia je zosilnená, aby sa zvýšila jej stabilita a zabránilo sa nestabilite a deformácii.

4. Stena nádrže je vyrobená z jedného kusu oceľového plechu. Veľkým lisom je formovaná do vlnitej štruktúry, čím sa znižuje počet zvarov, zvyšuje sa mechanická pevnosť, zväčšuje sa plocha absorpcie tepla, zlepšuje sa efekt odvodu tepla a zároveň vlnitá stena nádrže zabraňuje plošnému odrazu zvukových vĺn, čím sa znižuje hluk. Trojfázový výkonový transformátor s11 35kv 1000kva na záťaži ako celok je krásny a jednoduchý.

5. Používa sa nádrž na olej typu kapsuly, ktorá účinne spomaľuje proces starnutia transformátorového oleja; ukazovateľ hladiny oleja môže zabrániť výskytu nesprávnej hladiny oleja a vyriešiť problém starnutia transformátorového oleja spôsobeného svetlom; plynové relé so zariadením na zber plynu je vhodné na údržbu a prevádzku.

6. Na tesniacej časti trojfázovej nádrže transformátorového oleja s11 35kv 1000kva sa vykoná špeciálne spracovanie a celé telo nádrže sa nastrieka farbou, aby sa odstránili ostré rohy, otrepy a zváracia troska vznikajúca pri spracovaní a aby sa zlepšila priľnavosť farby.
