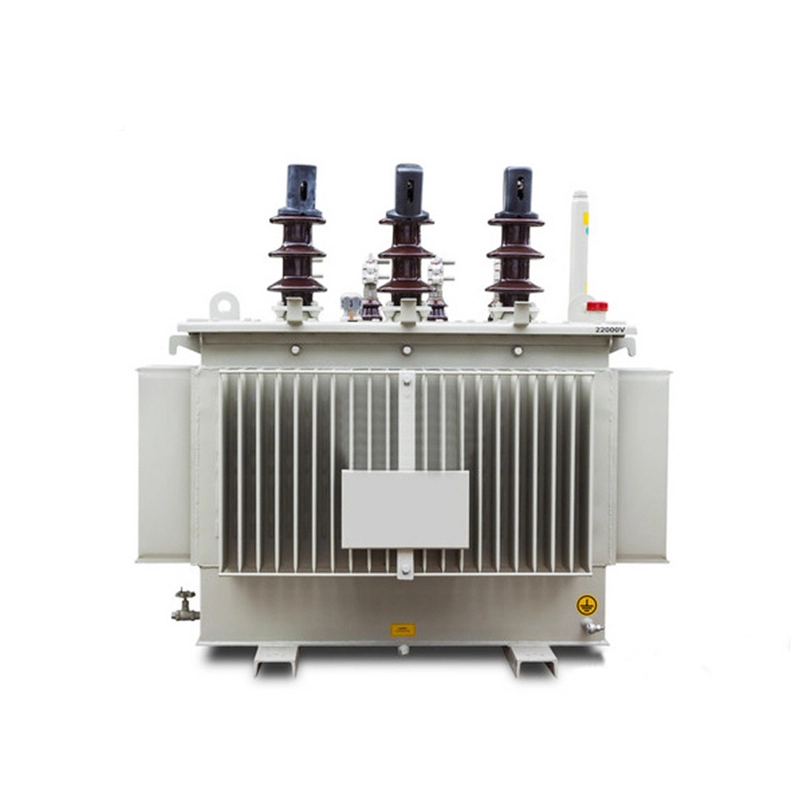

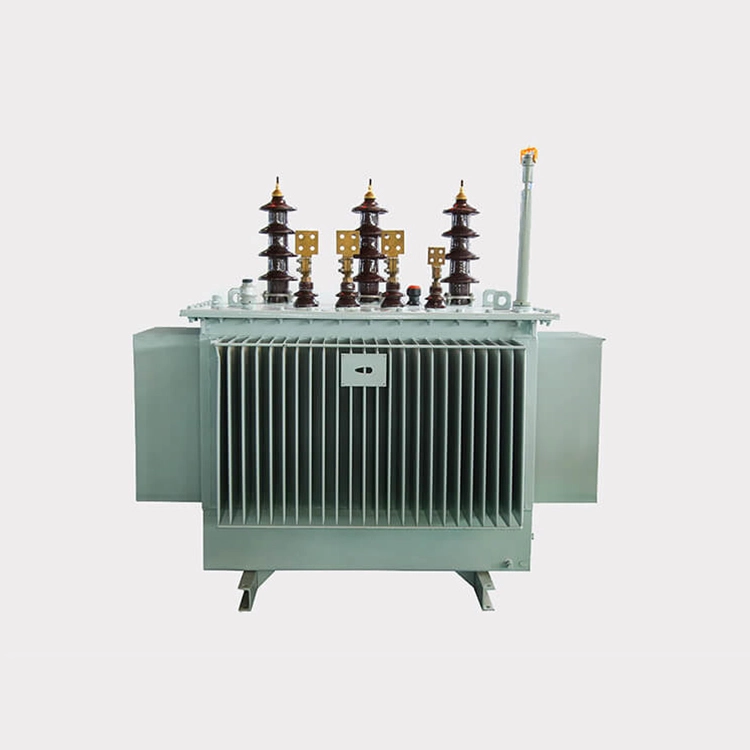

22kv na 400v 200kva výkonový transformátor

22kv až 400v 200kva výkonový transformátor je neodmysliteľné kľúčové elektrické zariadenie v oblasti prenosu a distribúcie energie. Dosahuje transformáciu napätia a prenos energie na princípe elektromagnetickej indukcie. Zariadenie sa skladá hlavne z jadra, vinutia, konštrukcie na odvod tepla a komponentov bezpečnostnej ochrany, so stabilnou štruktúrou a spoľahlivou prevádzkou.

22kv až 400v 200kva napájací transformátor používa vysokokvalitné za studena valcované plechy z kremíkovej ocele s vysokou magnetickou permeabilitou ako materiál a využíva 45° progresívny viacstupňový proces laminovania s plným sklonom, ktorý zaisťuje výrazné zníženie straty záťaže a žiadneho záťažového prúdu a zníženie hladiny hluku.

Pre nízkonapäťové vinutie 22 kv až 400 V 200 kva výkonového transformátora, s výnimkou malokapacitných, ktoré používajú medené drôty, je všeobecná konštrukcia valcová vinutá s medenou fóliou; vysokonapäťové vinutie má viacvrstvovú valcovú štruktúru s použitím plochých drôtov pokrytých papierom alebo smaltovaných drôtov.

Použitím rovnakej techniky navíjania a použitím vysokorýchlostného navíjacieho stroja je zaistené, že napätie vinutia zostane konštantné a zväzok drôtov je usporiadaný tesne, čím sa dosiahne vyvážené rozloženie ampérových závitov, nízke únikové magnetické pole, vysoká mechanická pevnosť a silná schopnosť proti skratu.

Technický parameter:

Vlastnosti:

1. Vysoká účinnosť a úspora energie

Priemerná strata bez záťaže 22 kv na 400 v 200 kva výkonového transformátora je znížená o 30 % v porovnaní so štandardom GB/T6451, priemerná strata pri záťaži je znížená o 25 % a prevádzkové náklady sú znížené v priemere o 20 %.

2. Vysoká spoľahlivosť

Výkonové transformátory 22 kv až 400 V 200 kva majú silnú ochranu proti skratu a úplne utesnená konštrukcia môže zabrániť vniknutiu kyslíka a vlhkosti, spomaľuje starnutie izolácie a predlžuje životnosť.

3. Dlhá životnosť a bezúdržbová prevádzka

Počas normálneho používania nie je potrebné vymieňať transformátorový olej. Náklady na údržbu sú nízke a konštrukčná životnosť môže presiahnuť 20 rokov.

Otázka: Aká je štruktúra a spôsob tesnenia olejovej nádrže výkonového transformátora 22kv až 400v 200kva? Ako je ošetrený povrch palivovej nádrže?

Odpoveď: Používa sa vlnitá olejová nádrž s úplne utesnenou konštrukciou (okraj nádrže môže byť privarený alebo priskrutkovaný). Vlnité dosky sú tvorené skladaním oceľových plechov valcovaných za studena, ktoré majú funkciu odvádzania tepla a upravujú objem oleja prostredníctvom elastickej deformácie a môžu nahradiť olejový zásobník. A čo sa týka technológie tesnenia, ako tesniaci materiál 22k až 400v 200kva napájacieho transformátora sa používa dovážaný polotekutý silikón, ktorý je odolný voči vysokým teplotám a ľahko nestarne a má dobrý tesniaci výkon. Všetky upevňovacie prvky používajú samosvorné matice proti uvoľneniu.

Okrem toho je olejová nádrž ošetrená odstraňovaním hrdze pieskovaním a elektrostatickým práškovým nástrekom (ako sú nátery z epoxidovej živice alebo akrylovej živice), s hrúbkou náterového filmu väčšou ako 150 μm, čo poskytuje odolnosť proti korózii, odolnosť voči poveternostným vplyvom a vlastnosti proti starnutiu.
