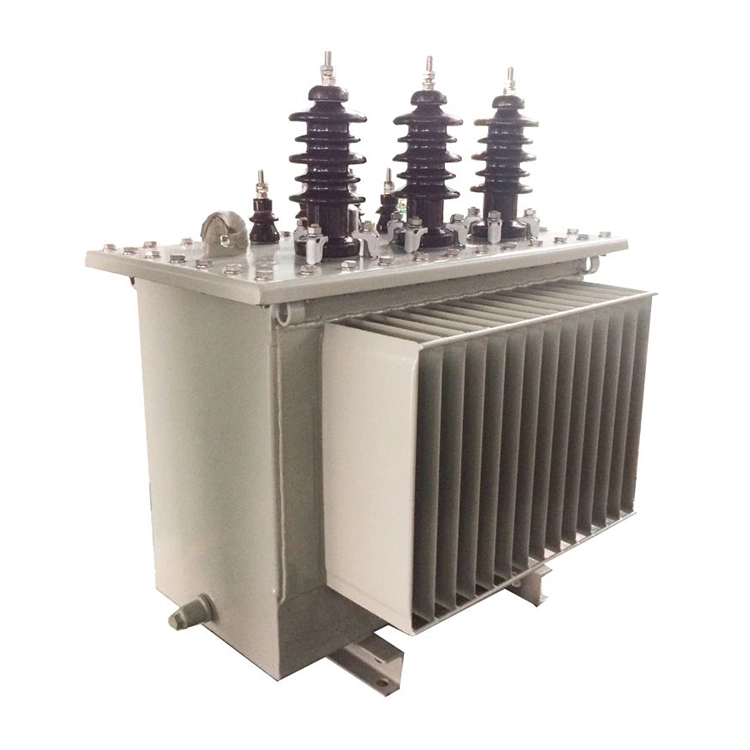

80kva trojfázové transformátory 415V na 11kv

So vstupným napätím 415 voltov a výstupným napätím 11 kilovoltov sú 80kva trojfázové zvyšovacie výkonové transformátory 415v až 11kv zosilňovacím transformátorom. Wenzhou Xifa Electric Power Equipment Co., Ltd. ho vyrába použitím pokročilých technológií a vysoko kvalitných materiálov. Tenkovrstvový valcovaný plech z kremíkovej ocele v jadre môže znížiť straty energie. Vinutia používajú medené drôty s veľkou izoláciou cievky, čo zaisťuje spoľahlivý výkon a dlhú životnosť.

Odoslať dopyt

Popis produktu

80kva trojfázové transformátory 415V až 11kv prijímajú nízkonapäťový striedavý prúd 415V z primárneho vinutia. Magnetické pole sa sústreďuje a smeruje z primárneho vinutia do sekundárneho vinutia cez vrstvené železné jadro a na výstupe sa vydáva vysokonapäťový striedavý prúd 11kV s relatívne nízkou stratou.

80kva trojfázové transformátory 415V až 11kv sa používajú hlavne na prenos energie na veľké vzdialenosti, pripojenie fotovoltaickej/veternej energie do siete a priemyselné vysokonapäťové napájanie. Bežné typy zahŕňajú olejové vinutia, medené vinutia a pripojenie Dyn11, ktoré sú v súlade s normami IEC 60076/GB 1094.

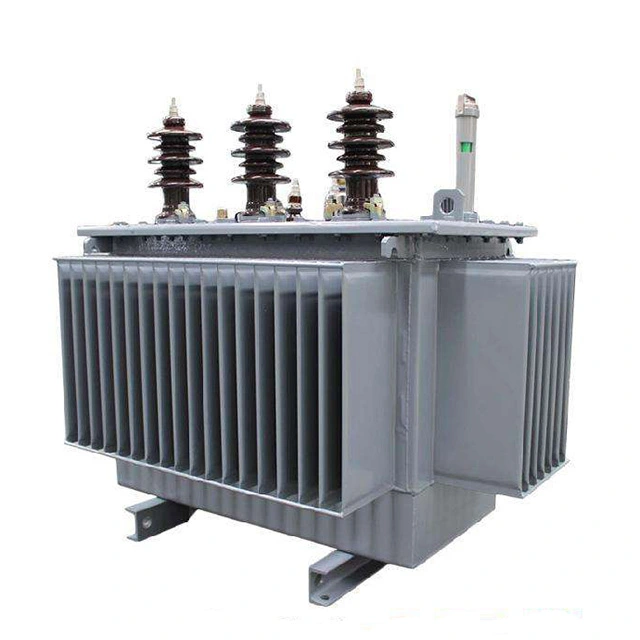

80kva 3 Phase Step Up Power Transformers 415v To 11kv

Technický parameter:

Názov produktu	80kva 3-fázové zosilňujúce výkonové transformátory 415v až 11kv
Nízke napätie	415 V
vysoké napätie	11 kV
Spojené kráľovstvo	4%
Systémová frekvencia	50 Hz
Strata otvoreného okruhu	0,18 kW
Strata zaťaženia	1,25 kW
Rozsah poklepania	±2 × 2,5 %
Materiál jadra	Vysokokvalitné za studena valcované orientované plechy z kremíkovej ocele
Skupina pripojenia	Dyn11 / Yy0

Aké druhy testov by sa mali vykonávať počas prevádzky 80kva 3-fázových zosilňovačov výkonových transformátorov 415v až 11kv?

Aby sa zabezpečilo, že transformátor funguje normálne, mali by sa často vykonávať nasledujúce testy:

(1) Test teploty. Je veľmi dôležité, či je prevádzkový stav transformátora normálny a úroveň teploty. Podľa predpisov by teplota oleja v hornej vrstve nemala presiahnuť 85°C (nárast teploty by nemal presiahnuť 55°C). Vo všeobecnosti sú transformátory vybavené špeciálnymi zariadeniami na meranie teploty.

(2) Záťažová skúška. Aby sa zlepšila miera využitia 80kva trojfázových transformátorov napájania zo 415 V na 11 kV a znížili sa straty energie, je potrebné určiť skutočnú kapacitu napájania, ktorú transformátor znesie počas prevádzky. Meracie práce sa zvyčajne vykonávajú počas obdobia najvyššej spotreby elektrickej energie každej sezóny a merajú sa priamo pomocou kliešťového ampérmetra. Hodnota prúdu by mala byť 70 až 80 % menovitého prúdu transformátora. Ak prekročí tento rozsah, signalizuje to preťaženie a treba ho okamžite upraviť.

(3) Skúška napätia. Rozsah kolísania napätia by mal byť v rozmedzí ± 5 % menovitého napätia. Ak prekročí tento rozsah, mal by sa použiť prepínač odbočiek na nastavenie, aby sa napätie dostalo do špecifikovaného rozsahu. Vo všeobecnosti sa svorkové napätie sekundárneho vinutia a svorkové napätie koncového užívateľa meria pomocou voltmetra.

(4) Test izolačného odporu. Aby sa 80kva trojfázové transformátory zvyšovania napätia 415V až 11kv udržali v normálnom prevádzkovom stave, musí sa vykonať test izolačného odporu, aby sa predišlo starnutiu izolácie a nehodám. Počas testu sa pokúste zastaviť prevádzku transformátora a pomocou megohmetra zmerajte hodnotu izolačného odporu transformátora. Nameraný odpor by nemal byť menší ako 70 % predchádzajúcej nameranej hodnoty. Pri výbere megohmmetra môže nízkonapäťová cievka používať úroveň napätia 500 V.
